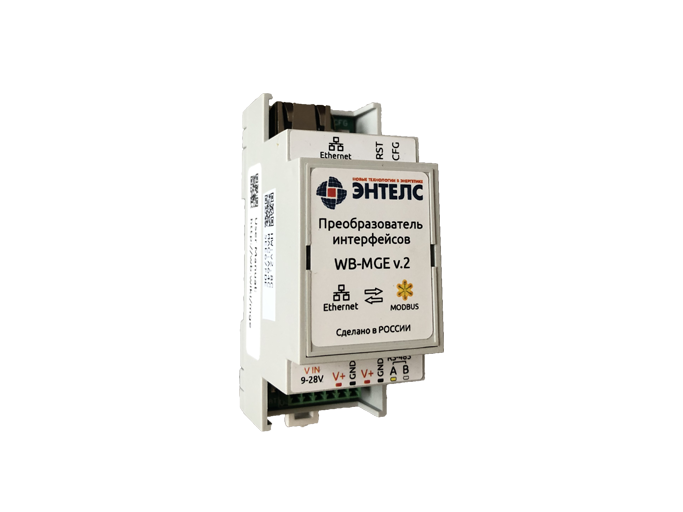

Преобразователь интерфейсов WB-MGE v.2

Преобразователь интерфейсов WB-MGE предназначен для удалённого подключения устройств Modbus RTU с интерфейсом RS-485 по Ethernet (протоколы Modbus TCP и Modbus RTU over TCP). Возможно прямое подключение контроллера к модулю, а также через локальную сеть или Интернет.

  • Описание

    Преобразователь интерфейсов WB-MGE предназначен для удалённого подключения устройств Modbus RTU с интерфейсом RS-485 по Ethernet (протоколы Modbus TCP и Modbus RTU over TCP). Возможно прямое подключение контроллера к модулю, а также через локальную сеть или Интернет.

    Основное отличие от WB-MGE v.1 — другой модуль суперпорта USR-K3/K7 с поддержкой Modbus-TCP и ModbusRTU-over-TCP, вместо K2.

    Технические характеристики

    Параметр Значение
    Питание
    Напряжение питания интерфейсной части 9 В — 28 В постоянного тока
    Потребляемая мощность

    0.85 Вт

    Изоляция порта Ethernet

    1500 В

    Клеммники и сечение проводов
    Рекомендуемое сечение провода с НШВИ 0.35 – 1 мм2 — одинарные, 0.35 – 0.5 мм2 – сдвоенные провода
    Длина стандартной втулки НШВИ 8 мм
    Момент затяжки винтов 0.2 Н∙м
    Коммуникация
    Протокол обмена данными Modbus RTU
    Интерфейсы
    • RS-485
    • Ethernet 10/100
    Параметры интерфейса RS-485 Остальные параметры задаются программно, по умолчанию:
    скорость 115200 бит/с; данные — 8 бит; четность N; стоп-биты 1;
    Modbus-адрес указан на корпусе на наклейке.
    Готовность к работе после подачи питания ~2 c
    Условия эксплуатации
    Температура воздуха От −40 до +80 °С
    Относительная влажность До 95 %, без конденсации влаги
    Климатическое исполнение по ГОСТ 15150-69 O2.1*
    Гарантийный срок 2 года
    Срок службы 5 лет
    Габариты
    Ширина, DIN-юнитов 2
    Габаритные размеры (Д x Ш x В) 36 x 90 x 58 мм
    Масса (с коробкой) 75 г

    Общий принцип работы

    Ethernet-интерфейс сделан на основе модуля USR-K3 Super Port / USR-K7 Super Port, который обеспечивает двунаправленную передачу данных между интерфейсами RS-485 и Ethernet.

    Общий принцип работы

    Ethernet-интерфейс сделан на основе модуля USR-K3 Super Port / USR-K7 Super Port, который обеспечивает двунаправленную передачу данных между интерфейсами RS-485 и Ethernet.

    Основные характеристики:

    Интерфейсы
    Ethernet 10/100 Мбит/с, AUTO MDI/MDIX, можно использовать как прямой, так и перекрестный патч-корд
    UART

    3,3 В (TTL), настраиваемые скорость передачи данных, количество стоп-битов и битов проверки четности

    Коммуникация
    Протоколы IP, TCP, UDP, DHCP, DNS, HTTP, ARP, ICMP, Web socket

    Монтаж

    Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Клеммный блок «V+ GND A B» с шагом 3.5 мм служит для подключения питания и управления по шине RS-485. Для стабильной связи с устройством важно правильно организовать подключение к шине RS-485.

    Интерфейсы устройств не развязаны гальванически от питания, поэтому все клеммы GND устройств должны быть соединены, даже если используются разные блоки питания, подробнее.

    Модуль можно подключить к контроллеру или другому устройству напрямую кабелем Ethernet, через роутер и через интернет. Главное условие — IP-адрес модуля должен быть доступен с контроллера.

    При монтаже учитывайте, что интерфейс RS-485 модуля WB-MGE старых ревизий имеет свой Modbus-адрес, который указан на корпусе на наклейке.

    Нужно учитывать, что модуль не имеет терминатора шины Modbus и для надежной работы следует установить внешний терминатор 120 Ом.

    Клеммы V+ на шестипиновом разъёме соединены параллельно.
