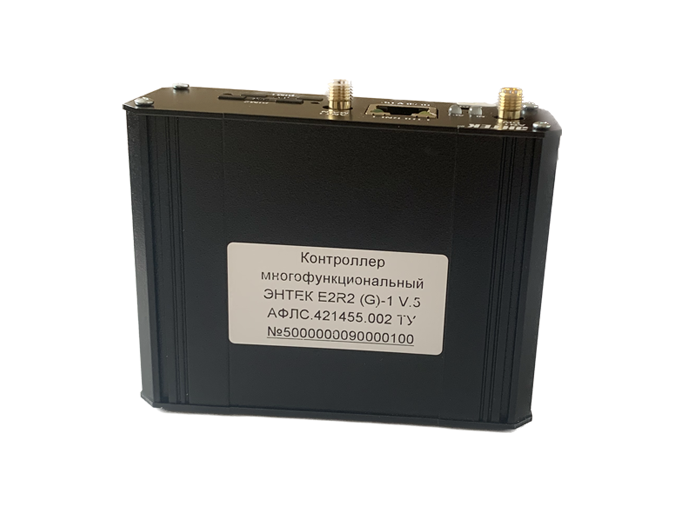

Контроллер КМ ЭНТЕК E2R2(G) -1 v.5

Контроллер со встроенным 4G роутером предназначен для высокоскоростного проводного и беспроводного подключения коммерческих и промышленных объектов к сети Интернет.

  • Описание

    Контроллер многофункциональный КМ E2R2(G)-1 v.5 предназначен для высокоскоростного проводного и беспроводного подключения коммерческих и промышленных объектов к сети Интернет.

    Облегченная версия контроллера без встроенной памяти для сохранения архивов, обеспечивает сбор телеметрических данных с опрашиваемых устройств — приборов учета модулей ввода/вывода. Поддерживается большое количество промышленных протоколов Modbus RTU, Modbus TCP, МЭК 870-5-101/103/104, DNPv3, МЭК-61850.

    КМ E2R2(G)-1 v.5 – универсальное устройство для решения широкого спектра задач учета промышленной автоматизации и телеметрии. Устройство оптимизировано для развёртывания индустриальных сетей и содержит все необходимые ресурсы для работы с промышленным оборудованием, средствами измерения и управления.

    Широкий диапазон рабочих температур от -40°C до +60°C обеспечивает скоростной доступ к оборудованию в любом месте, где есть покрытие сети оператора, а стандартные промышленные интерфейсы RS-232 и RS-485 позволяют подключать различные виды периферийных устройств.

    Технические характеристики

    Параметры GSM модуля
    Диапазоны частот GSM/GPRS/EDGE B3/B8, UMTS/HSDPA/HSPA+ B1/B5/B8, FDD-LTE B1/B3/B5/B7/B8/B20, TDD-LTE B38/B40/B41
    Скорость передачи данных по 3G (HSPA+) 42 Мбит/сек (DL), 5,76 Мбит/сек (UL)
    Скорость передачи данных 4G (LTE Cat.4) 150 Мбит/сек (DL), 50 Мбит/сек (UL)
    Функциональные характеристики
    Операционная система OpenWrt-based (Linux 3.18.20)
    Сетевые службы NAT, Firewall, VLAN, TinyProxy
    Поддерживаемые протоколы TCP, UDP, SSL/TLS, HTTP/HTTPS, IPv4/IPv6, IPSec, PPPoE, PPP, ICMP, SSH, DHCP, Telnet, NTP, DNS
    VPN туннели L2TPv2, v3, IPsec, OpenVPN, GRE, PPTP
    Количество SIM-карт 2 x mini-SIM (2FF)
    Сторожевой таймер WatchDog Есть

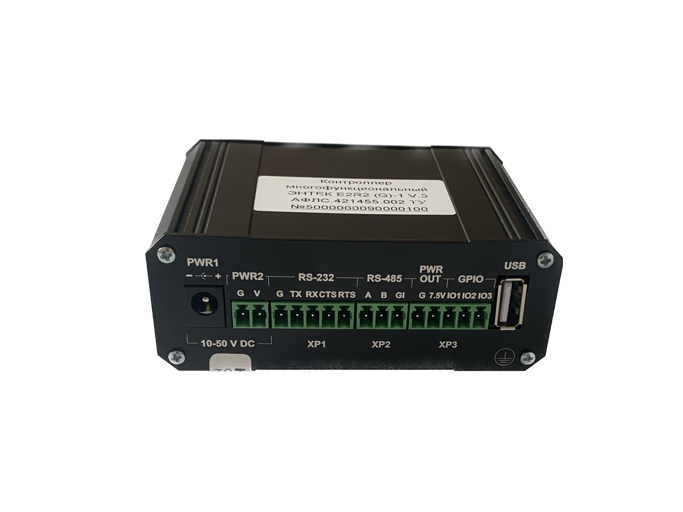

    Проводные интерфейсы
    RS-232 x1, (неизол.), сигналы G, TX, RX, CTS, RTS
    RS-485 x1 (изол.), сигналы A+, B-, GI
    Ethernet x1, LAN/WAN 10/100 Мбит/сек, RJ-45
    Линии ввода-вывода I/O x3. Режимы: измерение напряжения до 60 В, управление нагрузкой (выход "открытый коллектор"), вход "сухой контакт"
    USB USB Device, type A
    Параметры выходов
    Выход питания 7.5В х1
    Аппаратная платформа
    Application Core ARM Cortex-A7 (1.3ГГц)
    Telecom Core QDSP6
    Оперативная память 256 Мб (объём доступной оперативной памяти – 40 Мб)
    Flash-память 256 Мб (объём доступной памяти – 60 Мб)
    Электрические параметры
    Напряжение питания 10-50В DC (Power Jack 5.5*2.5 мм, Passive PoE-In)
    Максимальная потребляемая мощность 10Вт
    Конструктивные особенности
    Корпус сплав алюминия, класс защиты – IP30
    Разъём для антенны 4G 2 x SMA-f
    Разъём для антенны GNSS 1 х SMA-f
    Габаритные размеры 97 х 82 х 36 мм
    Вес не более 190 гр
    Параметры эксплуатации
    Диапазон рабочих температур -40...+60°C
    Гарантия 4 года
    Параметры надёжности
    Средний срок службы 10 лет
    Комплектация
    Роутер TELEOFIS LT50 1 шт.
    Комплект креплений 1 шт.
    Паспорт устройства с гарантийным талоном 1 шт.
    Упаковка 1 шт.
    Ответные части разъёмов 1 шт.
    Опционально
    GNSS диапазон L1. GPS, ГЛОНАСС, Beidou, Galileo
    Варианты монтажных креплений
    (Пусто) базовая комплектация: настольное исполнение (резиновые приборные ножки) + два пластиковых крепления на DIN-рейку на широкой стороне корпуса
    V настольное исполнение (резиновые приборные ножки) + два пластиковых крепления на DIN-рейку с возможностью установки на широкой и узкой сторонах корпуса

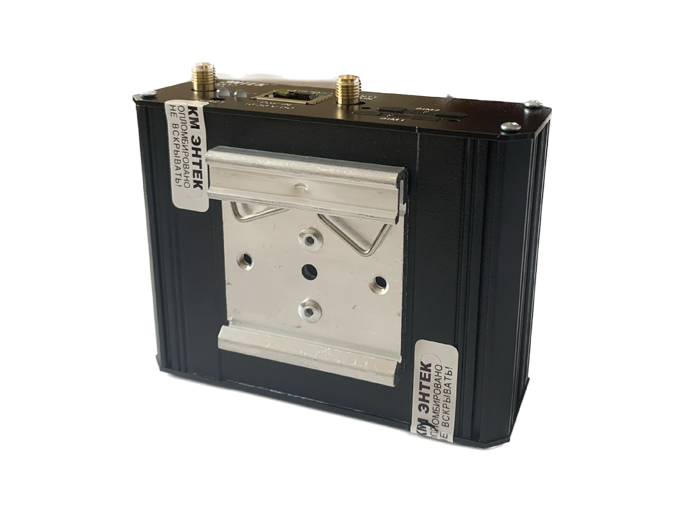

    R металлическое, на DIN-рейку на широкой стороне корпуса
    T металлическое, для установки на стену ("уши" на корпусе)
  • Характеристики

    Контроллер предназначен для размещения в шкафу автоматики, а также для самостоятельного размещения.

    Встроенная в контроллер программная softlogic платформа EnLogic обеспечивает сбор и передачу телеметрических данных - приборов учета модулей ввода/вывода.

    Поддерживается большое количество промышленных протоколов Modbus RTU, Modbus TCP, МЭК 870-5-101/103/104, DNPv3. Широкий диапазон рабочих температур от -40 до +60С обеспечивает скоростной доступ к оборудованию в любом месте, где есть покрытие сети оператора, а стандартные промышленные интерфейсы RS-232 и RS-485 позволяют подключать различные виды периферийных устройств.

    Беспроводной канал связи: 4G (LTE Cat.4, до 150 Мбит/сек)
    1 x Ethernet 10/100Base-TX (LAN/WAN) с поддержкой Passive PoE-In для питания контроллера через витую пару
    3 x порта GPIO для подключения датчиков и исполнительных устройств. Режимы работы: измерение напряжения до 60 В, управление нагрузкой (выход "открытый коллектор"), вход "сухой контакт"
    1 x RS-485, 1 x RS-232 для подключения счетчиков, контроллеров, ПЛК. Гальваническая изоляция RS-485 защищает оборудование от скачков напряжения и влияния промышленных помех
    2 x SIM-слота для резервирования канала сотовой связи
    1 x выход 7,5 В для питания интерфейса RS-485 подключаемых счетчиков (при отсутствии в них внутреннего питания RS-485)
    2 x входа низковольтного питания 10-50В: Power Jack, клеммник 2-pin. При питании контроллера через Jack клеммный разъём является выходом для питания внешних устройств
    2 х разъёма SMA(f) – MAIN и DIV – для улучшения сигнала 4G
    Сетевые функции: NAT, Firewall, VLAN, TinyProxy
    Сетевые протоколы: TCP, UDP, SSL/TLS, HTTP/HTTPS, IPv4/IPv6, IPSec, PPPoE, PPP, ICMP, SSH, DHCP, Telnet, NTP, DNS
    VPN туннели: L2TPv2/v3, IPsec, OpenVPN, GRE, PPTP
    Резервирование питания: Passive PoE-In, DC Power Jack
    Аппаратный сторожевой таймер для перезагрузки в случае системных сбоев
    Исполнительная система EnLogic с возможностью установки пользовательских скриптов
