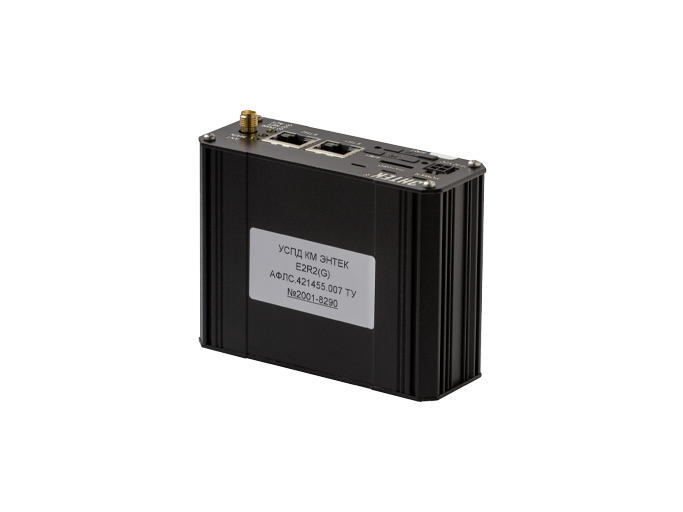

Контроллер КМ ЭНТЕК E2R2(G) -1 v.4

Контроллер многофункциональный ЭНТЕК E2R2(G)-1 v.4 соответствует всем техническим требованиям ПАО «РОССЕТИ» и рекомендован для применения в качестве гибридного УСПД на объектах ПАО «РОССЕТИ» в системах автоматизации распределительных сетей классом напряжения от 0,4/20 кВ.

  • Описание

    КМ ЭНТЕК E2R2(G)-1 v.4 - многофункциональный контроллер, предназначенный для автоматизации объектов распределительных электрических сетей. Соответствует требованиям ПАО «РОССЕТИ» и аттестован для применения на объектах 6-20кВ.

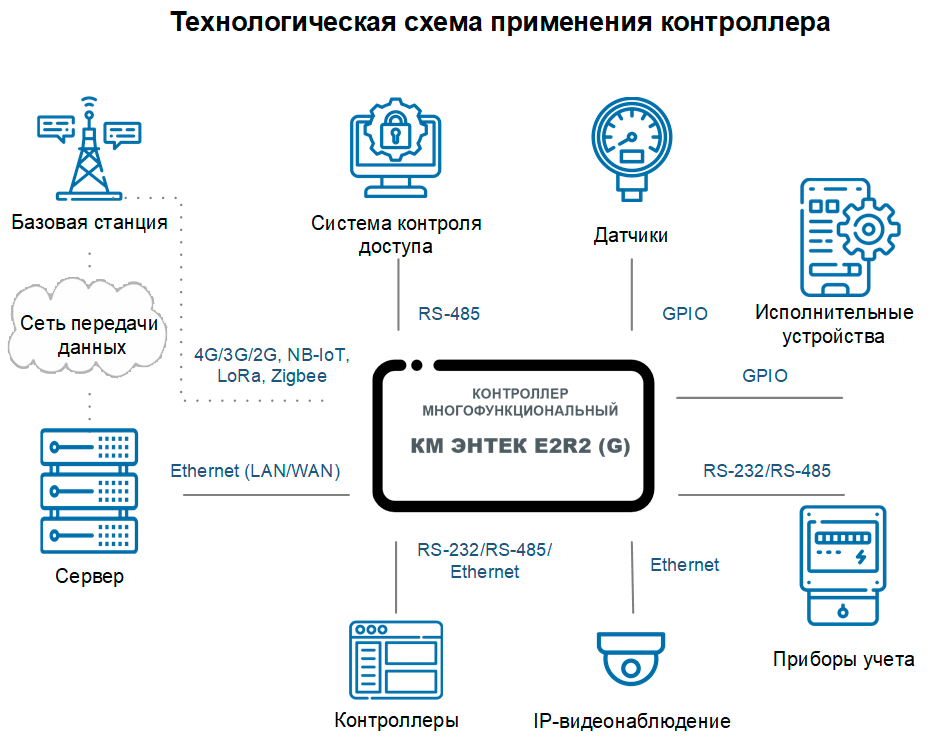

    Контроллер сочетает в себе функции гибридного Устройства Сбора и Передачи Данных (УСПД) для создания систем коммерческого/ технического учета и телемеханики. В контроллер встроены модули связи, что делает его универсальным устройством для решения широкого спектра задач промышленной автоматизации и телеметрии. Сетевое подключение реализуется с помощью интерфейсов Ethernet и модуля связи GSM/4G.

    КМ ЭНТЕК E2R2(G)-1 v.4 разработан с применением программной платформы ENLOGIC и операционной системы Linux, что делает контроллер гибкой платформой для работы по алгоритмам пользователя.

    Организация системы управления на базе программной платформы ENLOGIC позволяет максимально автоматизировать и упростить процесс внедрения и эксплуатации оборудования, а также обеспечивает возможность подключения дополнительных функций.

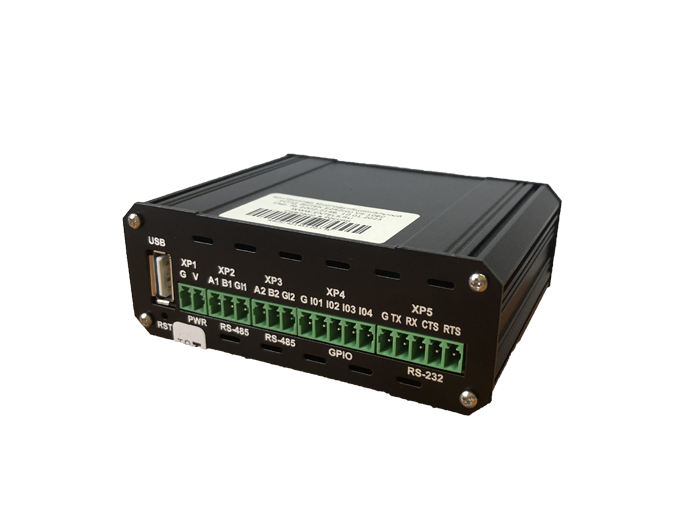

    КМ ЭНТЕК E2R2(G)-1 v.4 выполнен в прочном алюминиевом корпусе промышленного исполнения, оснащен двумя Ethernet-портами 10/100 для LAN/WAN подключения, двумя слотами для SIM-карт, промышленными интерфейсами RS-485 и четырьмя универсальными линиями ввода-вывода.

    Широкий диапазон рабочих температур от -40 до +70° С обеспечивает скоростной доступ к оборудованию в любом месте, где есть покрытие сети оператора, а стандартные промышленные интерфейсы RS-232 и RS-485 позволяют подключать различные виды периферийных устройств.

    Функциональные характеристики:

    • Сбор телеинформации и формирование команд телеуправления по протоколам обмена МЭК.
    • 60870-5-101/103/104, МЭК 61850-8-1, DNP3, Modbus, DCON, OPC UA, MQTT и проприетарным протоколам.
    • Передача телеинформации на верхний уровень и прием команд телеуправления по протоколам МЭК 60870-5-101/104, МЭК 61850-8-1, OPC UA, MQTT.
    • Обработка получаемой информации по алгоритмам пользователя средствами встроенных языков технологического программирования.
    • Опрос счетчиков электроэнергии по протоколу СПОДЭС и проприетарным протоколам (Меркурий, СЭТ, Энергомера, Альфа 1800).
    • Архивирование информации от счетчиков электроэнергии в соответствии с требованиями к УСПД.
    • Передача данных в системы учета верхнего уровня по протоколу СПОДУС, интеграция с АСКУЭ Пирамида-Сети, Пирамида 2.0, Меркурий-Энергоучет и пр.
    • Синхронизация времени контроллера по протоколам NMEA (GPS/ГЛОНАСС), SNTP/NTP.
    • Встроенные высокоточные часы реального времени для расширенного температурного диапазона работы.
    • Журнал событий диагностики работы и команд телеуправления.
    • Веб-интерфейс для диагностики работы контроллера и коммуникационных задач.
    • Встроенный ионистор для кратковременного сохранения работоспособности контроллера при пропаже питания и отправки аварийного сигнала.

    Дополнительные опции:

    • Передача данных по каналам связи LoRaWAN, NB IoT.
    • Расширение срока гарантии до 5 лет.
    • Степень защиты до IP 54 установкой защитных крышек.
    • Встроенное бесперебойное питание до 100 секунд.
    • Синхронизация времени GPS/ГЛОНАСС.
  • Характеристики

    Контроллер может оснащаться дополнительными каналами связи - LoraWAN, NBIOT, ZibBee для сбора данных с абонентских приборов учета.

    • Встроенный блок питания и широкий диапазон питающих напряжений: 10-50 В DC
    • Скорость передачи в сетях UMTS - до 7,2 Мбит/сек
    • Промышленный диапазон рабочих температур: -40...+70°С
    • Стандартные промышленные интерфейсы: RS-232 и RS-485
    • Два SIM-слота для резервирования канала связи
    • Объём встроенной Flash-памяти: 256 Мб
    • Возможность установки дополнительной Flash-памяти: Micro-SD
    • Возможность автоматического переключения между Ethernet и 3G сетями
    • Подключение через OPC сервер, протоколы МЭКR104, Modbus
    • Опционально передача данных по каналам связи LORAWAN, NBIOT
    • Опционально расширение срока гарантии до 5 лет
    • Прочный алюминиевый корпус промышленного исполнения (IP 30)
    • Опционально степень защиты до IP 54 установкой защитных крышек
    • Опционально встроенное бесперебойное питание до 100 секунд
    • Опционально синхронизация времени GPS/ГЛОНАС

    Технические характеристики:

    КАНАЛЫ СВЯЗИ

    GSM МОДУЛЬ 4G SIMCom SIM 7600E-H
    LoRaWAN, NB IoT опционально
    LAN/WAN да

    ПАРАМЕТРЫ АППАРАТНОЙ ПЛАТФОРМЫ

    Процессор NXP i.MX287 454 МГц
    Оперативная память 128 Мб
    Flash-память 256 Мб
    Ethernet, Мбит/сек x2, 10/100 Base-TX, RJ-45
    Wi-Fi опционально

    ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

    Напряжение питания 10-50В
    Потребляемая мощность, не более, Вт 9,6

    МЕХАНИЧЕСКИЕ ПАРАМЕТРЫ

    Вес, гр Не более 230
    Тип корпуса Сплав алюминия, класс защиты – IP 30. Опционально: до IP 54.
    Габариты корпуса (Д х Ш х В), мм 97 х 78 х 36
    Гарантия, лет 4 (опционально: расширение срока гарантии до 5 лет)
    Рабочий температурный диапазон, ℃ -40 до +70
    Относительная влажность, % до 98, при температуре 30

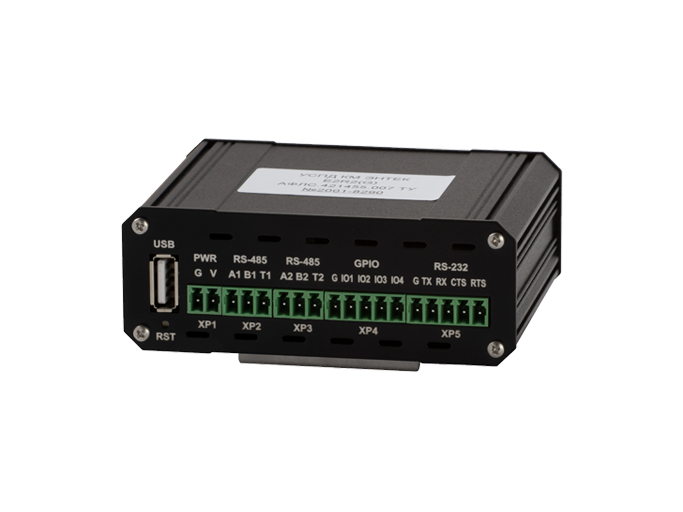

    РАЗЪЕМЫ И ИНТЕРФЕЙСЫ

    Ethernet x2, 10/100 Base-TX, RJ-45
    RS-232 x1, скорость передачи: 1200-115200 бит/сек. Разъём: 5-pin (разрывной клеммник)
    RS-485 x2, скорость передачи: 1200-115200 бит/сек. Разъём: 3-pin (разрывной клеммник)
    I/O (GPIO) x4, режимы работы: измерение напряжения, управление нагрузкой. Макс. подаваемое напряжение: 50 В (макс. измеряемое: 18 В). Макс. ток (на один канал): 60 мААнтенный разъем
    Антенный разъем x1, SMA-f (4G)
    SIM x2, 2FF
    Напряжение питания 10-50 В DC (разъёмы питания: MicroFit 4- pin, разрывной клеммник 2-pin)

    ПАРАМЕТРЫ операционной среды

    Ядро Linux
    Администрирование ENLOGIC
    Безопасность Программный комплекс ViPNet Client 4 for Linux. Соответствует требованиям к средствам криптографической защиты информации. VPN; Firewall IPRoute; фильтрация по IP/MAC-адресу

    PWR — индикатор питания

    NET — индикатор 3G (4G) соединения

    ACT — индикатор параметров, назначенных пользователем

  • Загрузки

  • Конфигуратор

    Сведения о Покупателе/Плательщике:

    Название компании *
    ИНН *
    E-mail *
    ФИО *
    Телефон *
    +7
    Поиск
      Заявка на:

      Базовые (неизменяемые) характеристики контроллера :

      Шасси для КМ ЭНТЕК E2R2(G)-1 v.4 1
      Частота процессора 0,454 Ггц
      Оперативная память 128 Мб
      Flash-память 256 Мб
      Часы реального времени есть
      Слот для карты памяти 1 х microSD
      GPIO 4
      SIM (2FF) 2
      Напряжение питания, В (DC) 10-50
      Потребляемая мощность 9,6 Вт

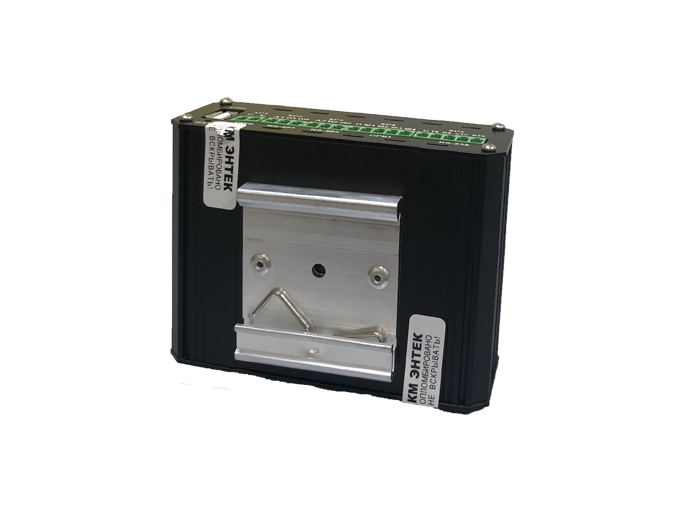

      Тип корпуса/крепления металл/DIN- рейка
      RS-485 изолированные 2
      RS-232 на клемнике (Tx,Rx,CTS,RTS,GND) 1
      Ethernet 10/100 Мбит/сек, RJ-45 2
      USB 2.0, тип А (Host/Device) 1
      Тип сотовой связи 4G

      + Подробнее

      Дополнительные опции:
      1V4-I - Ионистор
      Расширенная гарантия 5 лет (для РОССЕТИ)
      1V4-GNSS - Спутниковый модуль синхронизации GNSS. Поддерживаемые спутниковые системы: ГЛОНАСС, GPS, BeiDou, Galileo, QZSS

      *GNSS-антенна приобретается отдельно

      Функции программного обеспечения (ПО) :
      ENL-1V4-TM-DNP3 - Поддержка протокола DNP3
      ENL-1V4-USPD - Функция УСПД (функция коммерческого учета электроэнергии в контроллерах)
      ENL-1V4-M-VIPNET - Поддержка модуля VIPNET (Шифрование VIPNET CLIENT)
      ENL-1V4-IEC61850 - Протокол МЭК 61850
      Функция ТМ (Протоколы МЭК 60870-5-104, 60870-5-103, 60870-5-101)
