Типовое решение разработано для цифровой платформы ЭНТЕК и обеспечивает внедрение систем автоматизации в максимально сжатые сроки, а также эффективное сопровождение и развитие проектов с минимальными затратами.

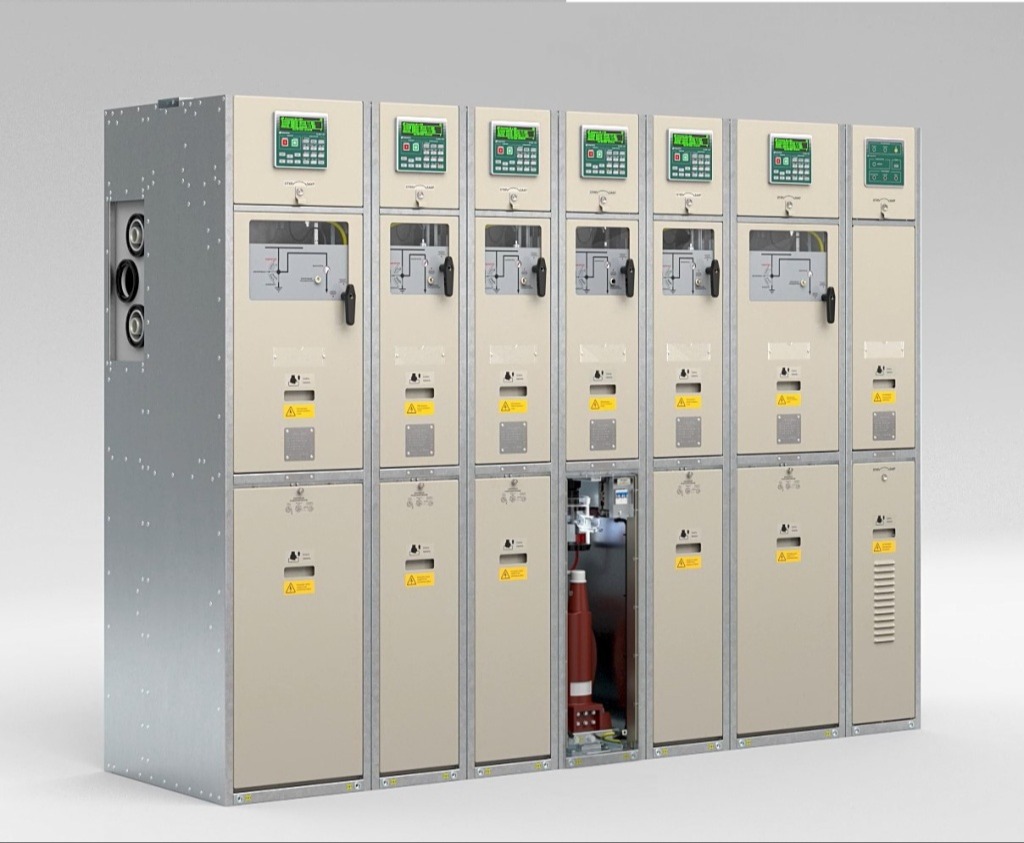

Решение для диспетчеризации КРУ Etalon – предназначено для дистанционного управления, мониторинга и автоматизации учета в КРУ Etalon.

Решение строится на базе многофункционального контроллера ЭНТЕК E2R2(G) (устройства сбора и передачи данных), устанавливаемого на объекте в шкафу диспетчеризации. Контроллер обеспечивает непрерывный мониторинг технологического оборудования, дистанционное управление и контроль параметров электрической сети, доступ к настройкам КРУ Etalon и передачу информации в диспетчерские пункты по основному и резервному каналам связи.

В случае прорывов связи буферизует данные и после восстановления связи передает накопленную информацию.

Обеспечивает передачу информации в случае пропажи напряжения на объекте.

Собирает и передает на верхний уровень информацию по коммерческому и техническому учету электроэнергии.

Сервер SCADA ЭНТЕК обеспечивает сбор данных и управление оборудованием КРУ Etalon.  Связь с верхним уровнем осуществляется с использованием контроллера КМ ЭНТЕК E2R2 (G) по интерфейсам RS-232/485 и Ethernet.

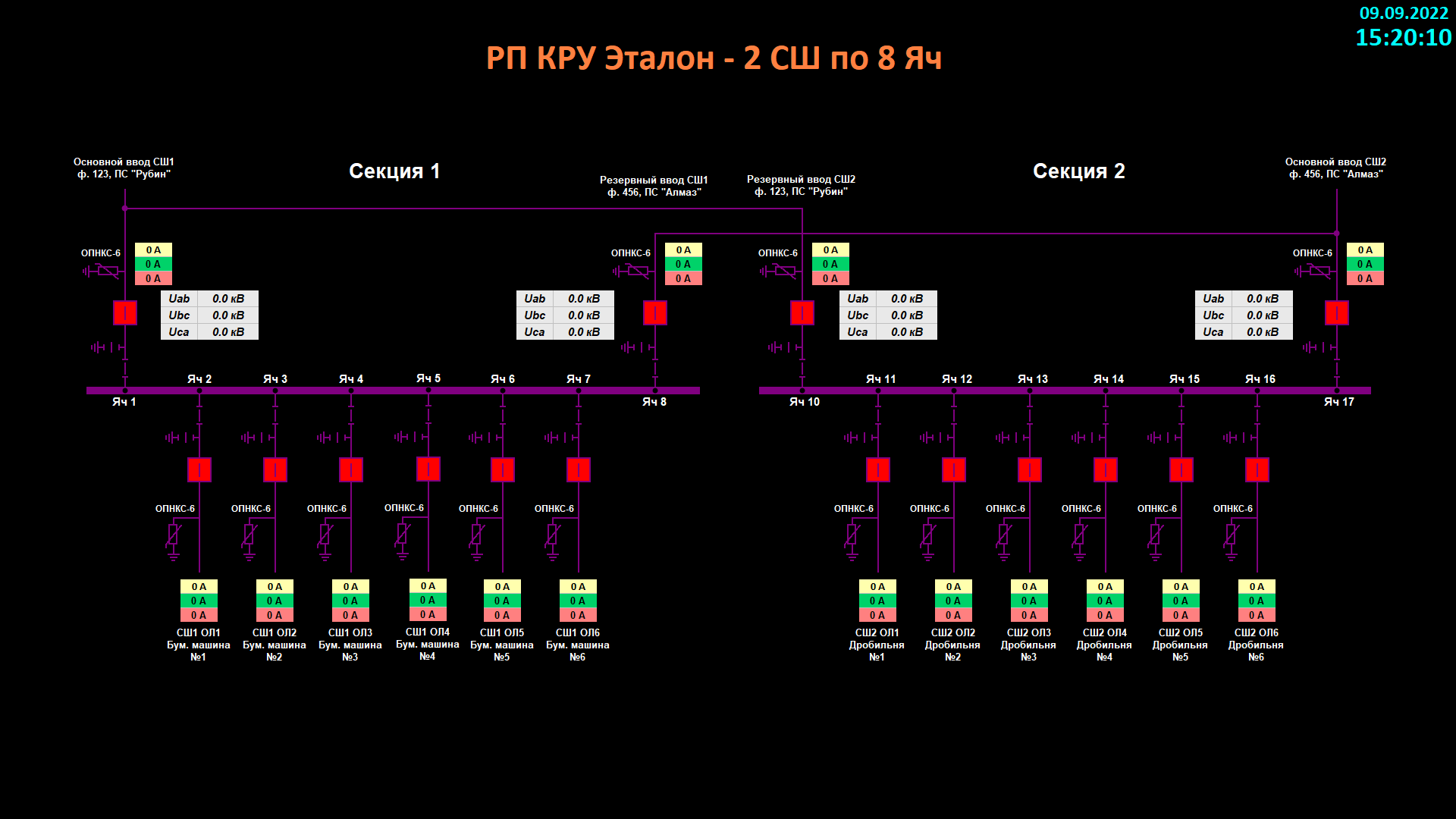

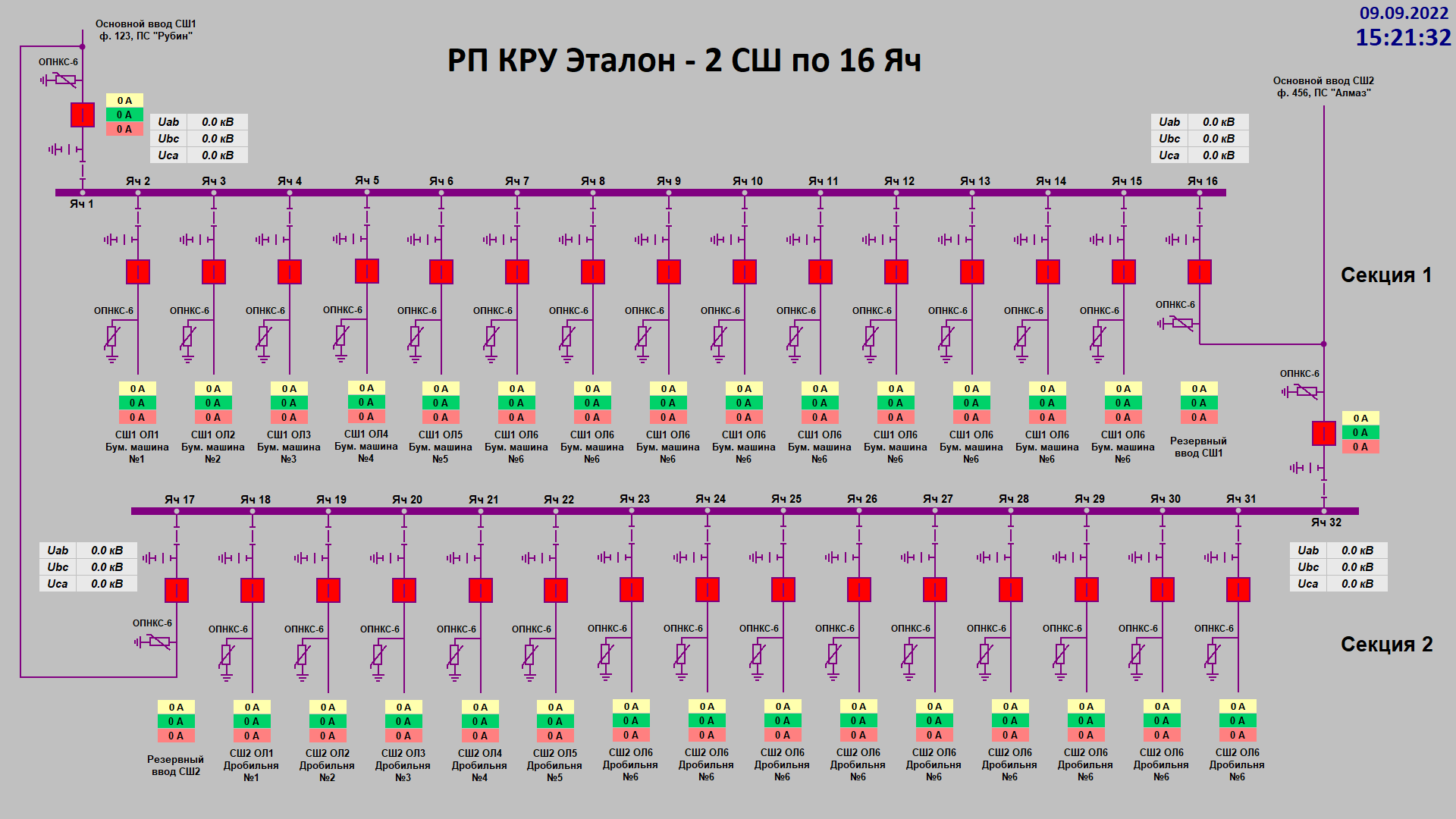

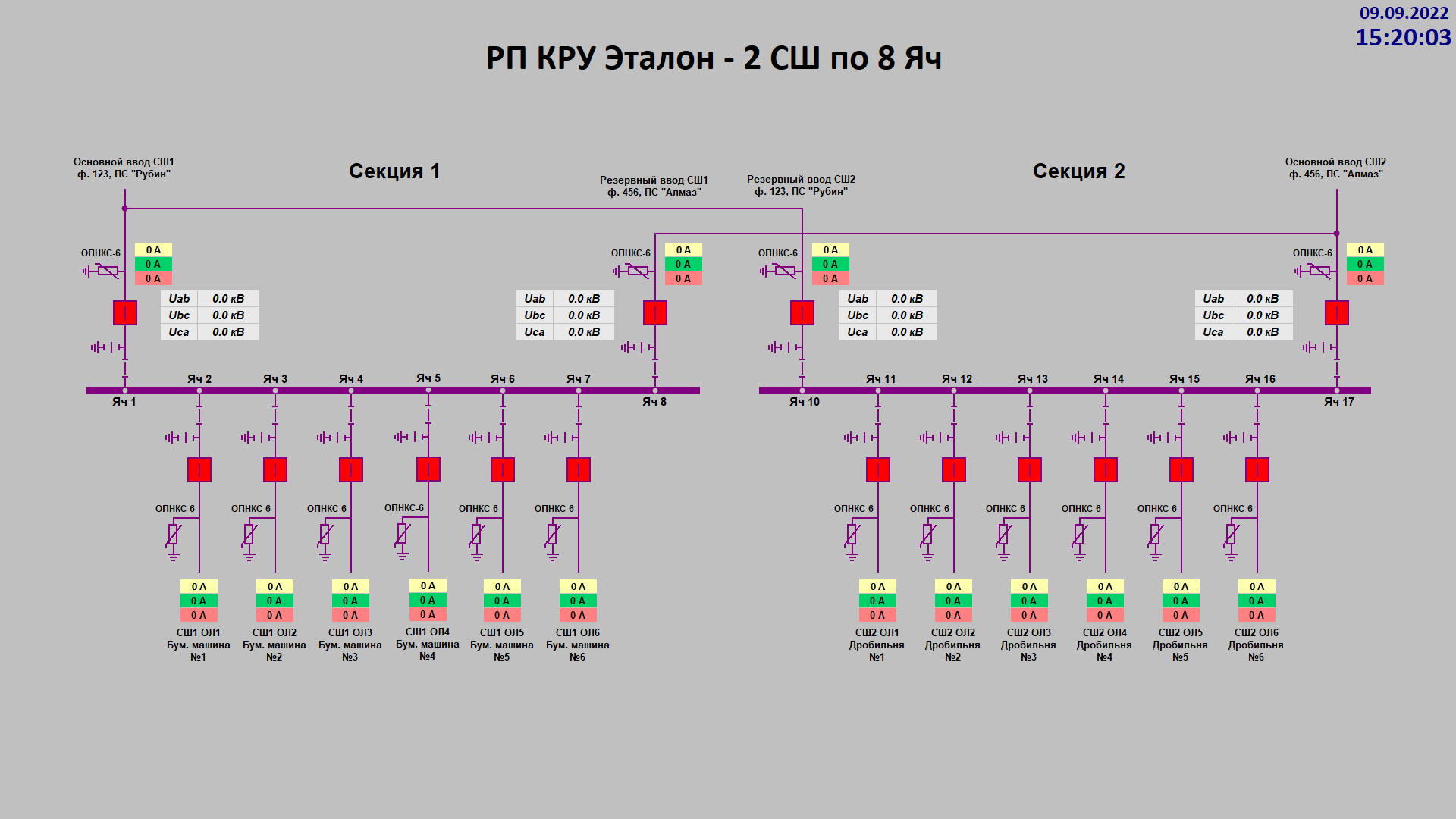

Диспетчерское управление КРУ Etalon осуществляется по основному каналу связи (Ethernet) и резервному (GPRS) каналам связи. Программное обеспечение «SCADA ЭНТЕК» обеспечивает постоянный контроль соединения с каждым шкафом ОВ секции.  Информация об аварийной ситуации в режиме реального времени передается на верхний уровень системы по протоколу МЭК 60870-5-104. Система даёт возможность диспетчеру отслеживать состояние всех объектов системы, контролировать состояние и производить переключение.

Организация системы управления на базе «SCADA ЭНТЕК» позволяет максимально автоматизировать и упростить процесс эксплуатации КРУ Etalon, а также обеспечивает возможность подключения дополнительных функций.  Система даёт возможность диспетчеру отслеживать состояние всех объектов с контролем точного местоположения на карте местности.

Автоматизированный удаленный сбор данных и передача информации в диспетчерские и расчетные центры

Объединение задач в виде единого комплекса для пользователей

- Контроль передачи данных по основному и резервному каналу связи

- Безопасная и защищенная связь от внешнего воздействия

- Контроль состояния коммутационного оборудования, диагностика неисправностей системы

- Хранение данных в энергонезависимой памяти

- Доступ по единому каналу связи для управления и настройки оборудования
