SCADA-система ЭНТЕК

ПО "SCADA-система ЭНТЕК" позволяет решать максимально широкий круг задач, связанных с управлением ресурсами, безопасностью и технологическими процессами.

  • Описание

    "SCADA-система ЭНТЕК" разработана для построения систем с большим числом объектов контроля и управления (десятки и сотни тысяч). Содержит большое число специализированных форм отображения и анализа собранной информации в графическом и табличном виде, и различные виды шаблонов для формирования отчетной документации, включает набор программных модулей для построения систем телемеханики, АСУ ТП, энергоучета, энергомониторинга и управления энергообъектами различного типа.

    Редакции SCADA-системы ЭНТЕК

    SCADA ЭНТЕК имеет несколько вариантов редакций. Редакции отличаются набором функциональности, и позволяют оптимально подойти к выбору лицензии с точки зрения стоимости и требуемой функциональности:

    • Light – применяется для создания небольших локальных проектов автоматизации, в которых функции сервера сбора данных и АРМ пользователя совмещаются на одном компьютере. В качестве источника информации для SCADA могут выступать сервера OPC DA/UA и устройства с протоколом Modbus (встроенный драйвер клиента Modbus RTU/TCP). Целевое назначение данной редакции – создание классических локальных систем автоматизации с максимальным количеством каналов ввода-вывода до 1000 шт.
    • Electro – применяется для создания локальных проектов автоматизации, отличается от редакции Light наличием встроенной функции приема данных телеизмерений от счетчиков электроэнергии различных типов, в том числе по протоколу СПОДЭС (встроенные драйвера опроса счетчиков), и опциональными возможностями приема данных по протоколам телемеханики МЭК 60870-5-101/103/104, МЭК 61850-8-1 MMS и DNP3. Целевое назначение данной редакции – создание локальных систем автоматизации объектов электрических сетей с максимальным количеством каналов ввода-вывода до 2500 шт.
    • Standard – применяется для создания локальных проектов автоматизации, отличается от редакции Electro наличием поддержки СУБД MS SQL и PostgreSQL, и опциональных возможностей интеграции со сторонними системами в части передачи информации от сервера SCADA ЭНТЕК по протоколам МЭК 60870-5-104, OPC UA и по технологии REST. Целевое назначение данной редакции – создание классических локальных систем автоматизации объектов промышленности и электрических сетей с максимальным количеством каналов ввода-вывода до 5000 шт.
    • Pro – отличается от редакции Standard возможностью создания клиент-серверных проектов с подключением дополнительных АРМ пользователей как по локальной сети (“толстый” клиент), так и по технологии WEB (“тонкий” клиент), наличием встроенной функции клиента МЭК 60870-5-101/103/104, и возможностью организации резервирования серверов SCADA. Доступны опциональные функции клиента МЭК 61850-8-1 MMS и DNP3 и интеграции с СУБД ClickHouse.
    • Enterprise – включена поддержка всех доступных протоколов и технологий приема и передачи данных, встроенная интеграция со всеми поддерживаемыми типами СУБД, возможность создания клиент-серверных проектов и резервирования серверов SCADA. Имеется возможность дополнительного приобретения Enterprise расширений и безлимитной версии (без ограничения кол-ва каналов).

    Сравнение функциональности редакций SCADA-системы ЭНТЕК:

    Функциональность

    Редакции SCADA-системы ЭНТЕК

    Light

    Electro

    Standard

    Pro

    Enterprise

    Возможности приема данных

     Прием данных по OPC DA

     Прием данных по OPC UA

     Прием данных по протоколу Modbus

     Прием измерений от счетчиков электроэнергии

    x

     Прием данных по протоколам МЭК 60870-5-101/103/104

    x

     Прием данных по протоколу DNP3

    x

     Прием данных по протоколу МЭК 61850-8-1 MMS

    x

    Возможности передачи и экспорта данных

     Передача данных от сервера SCADA по протоколу МЭК 60870-5-104

    x

    x

     Передача данных от сервера SCADA по протоколу OPC UA

    x

    x

     Доступ к данным SCADA системы по технологии REST

    x

    x

    Интеграция с базами данных

     Сохранение истории в БД Firebird SQL

     Сохранение истории в БД MS SQL

    x

    x

     Сохранение истории в БД PostgreSQL *

    x

    x

     Сохранение истории в БД ClickHouse *

    x

    x

    x

    Дополнительные опции

    АИИС ЭНТЕК

    ЭнергоДиспетчер

    x

    x

    x

    ЭНТЕК-Альфа

    x

    x

    x

    СКУД

    x

    x

    x

     Подключение сетевых АРМ пользователей

    x

    x

    x

     Подключение АРМ пользователей по технологии WEB

    x

    x

    x

     Функция резервирования сервера SCADA

    x

    x

    x

     Расширения – топология эл. сетей и пр.

    x

    x

    x

    Обозначения:

    ● – функция доступна в редакции по умолчанию

    ○ – функция доступна в редакции опционально

    x – функция недоступна для данной редакции

    * - функция находится в процессе разработки, будет доступна в будущих версиях

    Возможность бесплатного получения лицензии

    1.      SCADA ЭНТЕК. Временная лицензия

    Выдается на 3 месяца для тестирования и ознакомления с возможностями системы, состав лицензии определяется листом заказа. Временная лицензия выдается в формате программного ключа защиты.

    2.      SCADA ЭНТЕК. Учебная лицензия

    Выдается сроком на 1 год для личного использования в целях изучения функциональных возможностей и опций SCADA-системы ЭНТЕК редакции Pro.

    Учебная лицензия не может использоваться для автоматизации реальных предприятий.

    По истечению 1 года программа будет работать в демонстрационном режиме и доступ к необходимому функционалу возможен только после приобретения лицензии на одну из редакций SCADA-системы ЭНТЕК. В случае необходимости лицензию можно расширить, подключив коммерческие программные модули.

    Для использования лицензии необходимо приобрести USB ключ лицензирования (см. артикул KEY), на котором будет размещена лицензия.

     3.      SCADA ЭНТЕК. Демонстрационная версия

    Представляет собой дистрибутив SCADA-системы ЭНТЕК без лицензии, который работает в режиме демонстрационной версии.

    Позволяет изучить функциональные возможности SCADA-системы ЭНТЕК.

    Весь функционал SCADA-системы ЭНТЕК доступен со следующими ограничениями:

    - продолжительность работы сервера сбора данных составляет 1 час;

    - максимально допустимое количество опрашиваемых точек учета не более 10;

    - при формировании отчета происходит принудительное частичное искажение данных.

  • Характеристики

    Функции серверных компонентов ПО SCADA-система ЭНТЕК:

    • Прием и передача текущей информации о состоянии технологического объекта по каналам связи;
    • Обмен данными с АРМ системы;
    • Организация и ведение оперативной базы данных процесса, обновляемой в темпе процесса;
    • Хранение текущих значений тегов со всеми необходимыми атрибутами (достоверность, ручной ввод, блокировка, время последнего обновления и т.п.);
    • Организация циклических архивов значений тегов (мгновенные и интегральные значения с заданным периодом);
    • Лист событий/тревог (фиксация спонтанных сигналов, выход значений за пределы уставок по аналоговым измерениям, выдача команд управления, сигналы от сопутствующих цифровых подсистем);
    • Контроль технологических уставок аналоговых параметров;
    • Возможность дорасчета аналоговых и дискретных сигналов с сохранением листе событий/тревог и архивах;
    • Настройка уровней доступа для оперативного персонала, релейного персонала, администраторов системы и др.;
    • Средства редактирования и отладки приложения SCADA;
    • Системный диагностический журнал;
    • База данных приложения - мнемосхемы, диалоги, функции, отчёты и т.д.;
    • Возможность хранения данных процесса в базе данных СУБД Ред База Данных, MS SQL или Firebird;
    • Клиент OPC DA – получение данных от сторонних серверов OPC ;
    • Сервер OPC DA – для передачи данных в сторонние SCADA системы;
    • Отчетные документы (суточная ведомость, графики нагрузок) в XLS формате.
    • Функции компонентов АРМ:

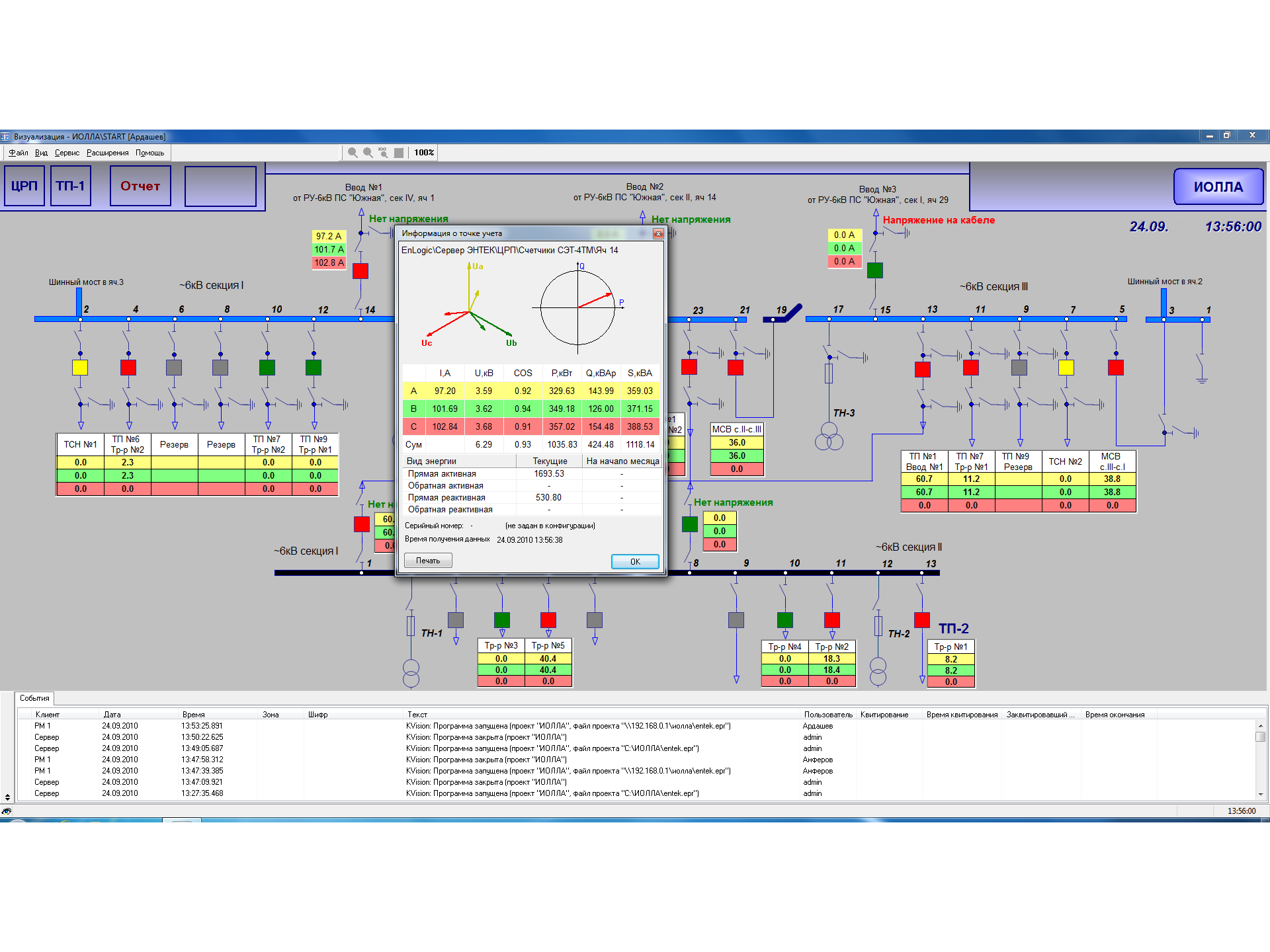

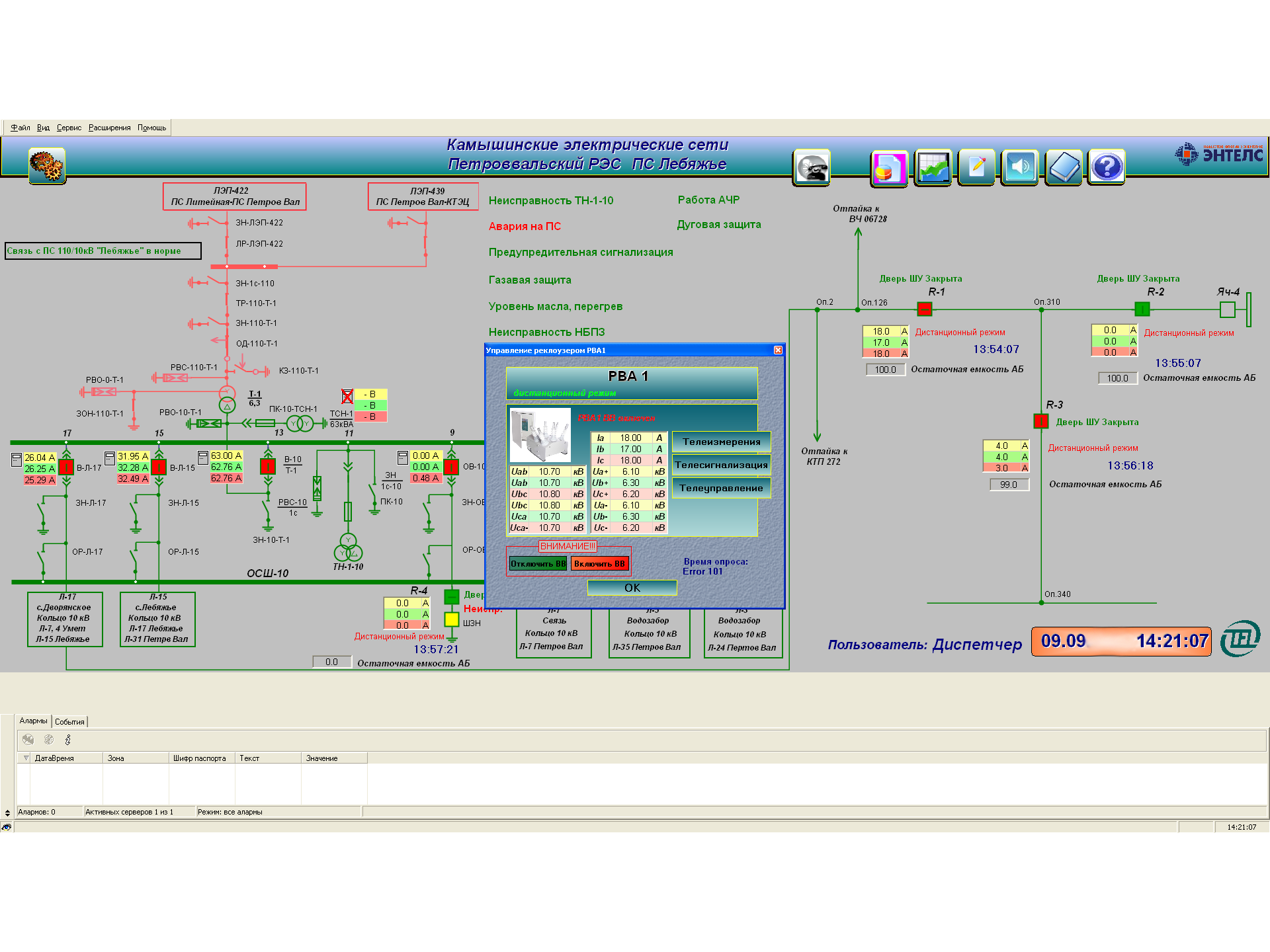

    • Формирование мнемокадров подстанции на базе однолинейной схемы из набора статических и динамических элементов согласно распоряжениям ПАО «ФСК ЕЭС»;
    • Создание и редактирование мнемосхемы при помощи встроенного графического редактора;
    • Отображение листов событий, тревог с гибкими фильтрами и цветовым выделением сигналов по классам тревог;
    • Установка предупредительных и аварийных пределов для аналоговых измерений;
    • Динамическая раскраска элементов на мнемосхеме объекта с определением 3 со-стояний – «под напряжением», «обесточено», «заземлено»;
    • Звуковая и визуальная сигнализация для аварийных сигналов с настройкой различ-ных звуковых сигналов для разных классов тревог;
    • Установка информационных/запрещающих плакатов на мнемосхеме, таких как: «НЕ ВКЛЮЧАТЬ! РАБОТА НА ЛИНИИ», «НЕ ВКЛЮЧАТЬ РАБОТАЮТ ЛЮДИ», «ЗАЗЕМЛЕНО» и других;
    • Тренды аналоговых сигналов и значений параметров из архивов сервера в графической и табличной форме с возможностью настройки формата отображения;
    • Выполнение команд управления с отслеживанием результатов команд, а также вручную задавать значения недоступных по каналам связи параметров.
  • Применение

    SCADA-система ЭНТЕК представляет собой мощный инструмент для наблюдения, анализа и управления в системах автоматизации в различных областях промышленности. Она имеет в своём распоряжении все необходимые инструменты, присущие современным пакетам данного класса, и уникальные особенности.

    SCADA ЭНТЕК применяется в составе различных программно-технических комплексов (ПТК) в системах телемеханики (ТМ), автоматизированных системах управления технологическим процессами (АСУ ТП), автоматизированных системах оперативного диспетчерского управления (АСОДУ), автоматизированных системах контроля и учёта энергетики (АСКУЭ) и других системах промышленной автоматизации.

    SCADA-система ЭНТЕК имеет широкое отраслевое применение:

    • Автоматизация инженерных систем здания
    • Водоснабжение и водоотведение
    • Дистанционный контроль объектов (охрана, контроль, наблюдение, безопасность)
    • Здравоохранение
    • Металлургия и машиностроение
    • Мониторинг и повышение энергоэффективности инженерных систем объектов
    • Мониторинг и предотвращение аварий инженерных систем объектов
    • Нефтегаз
    • Нефтепереработка
    • Производство
    • Сельское хозяйство и лесная промышленность
    • Теплоснабжение
    • Угольная и горнорудная промышленность
    • Управление логистикой мусора и мусоропереработки
    • Химическая и нефтехимическая промышленность
    • Электроэнергетика
