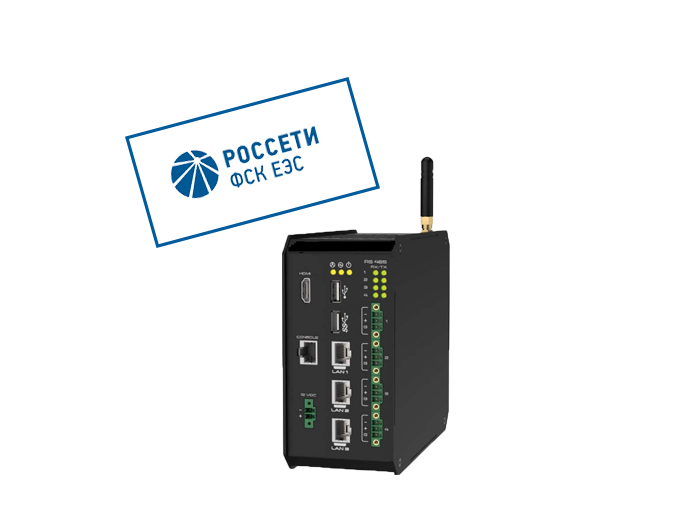

Контроллер КМ ЭНТЕК E2R8-4-R SSPIQ-WIN-FSK

Контроллер КМ ЭНТЕК E2R8-4-R SSPIQ-WIN-FSK предназначен для работы в составе программно-технического комплекса (ПТК) системы мониторинга и управления качеством электроэнергии (СМиУКЭ) уровня подстанции.

  • Описание

    Контроллер КМ ЭНТЕК E2R8-4-R SSPIQ-WIN-FSK предназначен для работы в составе программно-технического комплекса (ПТК) системы мониторинга и управления качеством электроэнергии (СМиУКЭ) уровня подстанции.

    Контроллер обеспечивает:

    • обработку, хранение, передачу данных качества ЭЭ на подстанциях ПАО «РОССЕТИ»;
    • подключение трех интерфейсов 1 GbE;
    • подключение одного интерфейса RS-232;
    • подключение четырех интерфейсов RS485;
    • подключение двух интерфейсов USB 2.0 и одного USB 3.0;
    • подключение одного интерфейса HDMI;
    • установку дополнительных плат в слот mini PCI.

    Уникальной особенностью контроллера является встроенная исполнительная система EnLogic, на базе которой реализованы задачи контроля качества ЭЭ в составе системы мониторинга и управления качеством электроэнергии (СМиУКЭ) для подстанций ПАО "РОССЕТИ".

    Возможности контроллера позволяют реализовать все необходимые задачи по сбору, анализу, хранению информации по качеству ЭЭ. Обеспечивает передачу данных в систему мониторинга качества ЭЭ подстанций ФСК ЕС.

    Контроллер выведен из Госреестра средств измерений в связи с проектным решением для ФСК ЕЭС, в рамках которого контроллер непосредственных измерений не осуществляет, а выполняет коммуникационную функцию (средством измерения не является). Целью вывода контроллера из Госреестра СИ было исключение трудозатрат, связанных с периодической поверкой большого количества контроллеров.

    Производительность устройства обеспечивается характеристиками, приведёнными в таблице.

    Базовые характеристики Значение
    Процессор Integrated Intel Atom E3845 - 4 ядра, 2 Мб L2 кэш, 1.91 ГГц
    Оперативная память DDR3L 1067 MHz non-ECC От 2 до 8 Гб
    Жесткий диск M.2 SATA От 8 Гб до 1 Тб
    Сетевой интерфейс 3 x Ethernet 1G/100M (RJ-45)
    Консольный порт 1 x RS-232C (RJ-45)
    Интерфейс RS485 4 x RS485 (клеммник 3-pin)
    Интерфейс USB 1 х USB 2.0,
    1 x USB 3.0,
    1 x USB 2.0 внутренний
    Беспроводные интерфейсы Wi-Fi (опция),
    Bluetooth (опция),
    LTE (опция),
    LoRaWAN (опция)
    Видеоадаптер Integrated Intel® HD Graphics,
    1 х HDMI port (вер. 1.4, 1080P, 60 Гц)
    Слоты расширения 1 x mini-PCIe
    Специализированные аппаратные средства аппаратная и программная защита BIOS
    аппаратный Watchdog Timer с программным управлением
    программно-доступный серийный номер платформы
    Электропитание От 12 до 24 В, 40 Вт (внешний источник питания)
    Охлаждение Пассивное (без вентиляторов)
    Конструктивное исполнение, габариты Форм-фактор: 4DIN
    ДxШхВ: 170х70х145 мм,
    Крепление: DIN,
    Масса: 0,9 кг
    Программное обеспечение BIOS с подготовкой к установке ОС на базе Linux и т.д.
    Гарантийный срок 60 месяцев со дня ввода в эксплуатацию
    Надежность Срок службы 5 лет
    Наработка на отказ не менее 40000 ч
    Стойкость к климатическим оздействиям Диапазон температур хранения: от минус 40 °С до плюс 70 °С
    Класс защиты: IP30 по ГОСТ 14254-2015
    Исполнение: УХЛ категории 4.2 по ГОСТ 15150
  • Применение

    Контроллер КМ ЭНТЕК E2R8-4-R SSPIQ-WIN-FSK предназначен для работы в составе программно-технического комплекса (ПТК) системы мониторинга и управления качеством электроэнергии (СМиУКЭ) уровня подстанции.
