Трёхканальный модуль реле WB-MR3LV/1

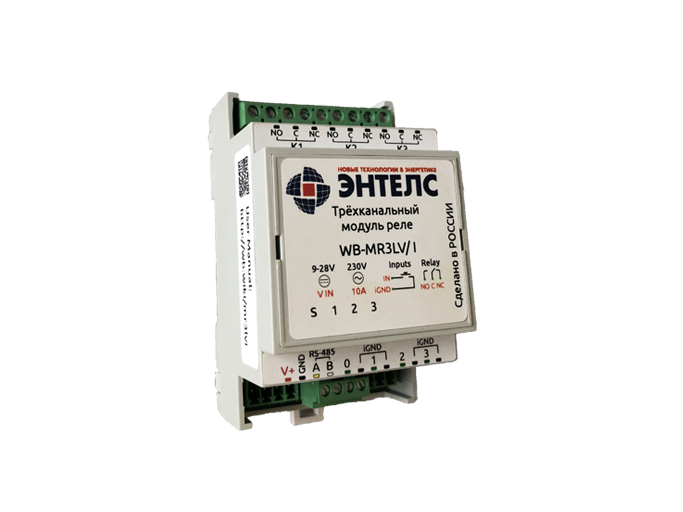

Трёхканальный модуль реле WB-MR3LV/1 — мощный 3-канальный модуль реле для управления силовой нагрузкой общего назначения, в т.ч. с большими пусковыми токами: управления светодиодными светильниками, лампами накаливания, импульсными блоками питания и т.п.

  • Описание

    Рассчитан на нагрузку 16 А (номинал 10 А) и может использоваться без промежуточных контакторов. Предусмотрен вход, одновременно отключающий всю нагрузку.

    Технические характеристики

    Параметр Значение
    Питание
    Напряжение питания 9–28 В постоянного тока
    Потребляемая мощность
    • В режиме холостого хода (с выключенными реле) — 0.5 Вт
    • Со всеми включёнными реле —  1.5 Вт;
    • Пиковое значение — до 4 Вт в течение 20 мс
    Выходы
    Параметры реле

    Каждый контакт реле защищен от перенапряжения варистором, соединённым с контактом «C».

    Контакты реле модуля WB-MR3LV/I
    Контакты реле модуля WB-MR3LV/I
    Входы
    Количество входов 4 (3+1)
    Тип входов «Сухой контакт», групповая изоляция

    Напряжение на входе ~12 В. Ток при замыкании входа ~2 мА

    Допустимое напряжение от -20 В до +40 В
    Частота и длительность импульсов
    • До 10 Гц (T > 50 мс) - по умолчанию
    • До 1 кГц при уменьшении времени защиты от дребезга
    • До 5 кГц (с версии прошивки 1.15.0)
    Функции
    • Входы общего назначения
    • Счет сигналов
    • Измерение частоты (с версии прошивки 1.15.0)
    • Прямое управление каналами реле
    • Одновременное отключение всей нагрузки
    • Гибкая настройка взаимодействия с реле с помощью mapping-матрицы (с версии прошивки 1.9.0)
    Индикация
    Индикация питания и обмена данными Зеленый светодиод Status (под верхней этикеткой)
    Индикация состояния каналов реле Оранжевые светодиоды 1, 2.. (под верхней этикеткой)
    Управление
    Интерфейс управления RS-485
    Изоляция интерфейса Неизолированный
    Протокол обмена данными Modbus RTU, адрес задается программно, заводские настройки указаны на наклейке
    Параметры интерфейса RS-485 Задаются программно, по умолчанию: скорость — 9600 бит/с; данные — 8 бит; бит чётности — нет (N); стоп-биты — 2
    Готовность к работе после подачи питания ~2 c
    Условия эксплуатации
    Температура воздуха От −40 до +80 °С
    Относительная влажность До 95 %, без конденсации влаги
    Климатическое исполнение по ГОСТ 15150-69 O2.1*
    Гарантийный срок 2 года
    Срок службы 5 лет
    Клемники и сечение проводов
    Рекомендуемое сечение провода с НШВИ для входов управления: 0.35 – 1 мм2 — одинарные, 0.35 – 0.5 мм2 — сдвоенные провода,

    для силовых входов: до 2.5 мм2 — одинарные, до 1.5 мм2 — сдвоенные провода

    Длина стандартной втулки НШВИ 8 мм
    Момент затяжки винтов для входов управления: 0.2 Н∙м, для силовых выходов: 0.5 Н∙м
    Габариты
    Ширина, DIN-юнитов 3/6

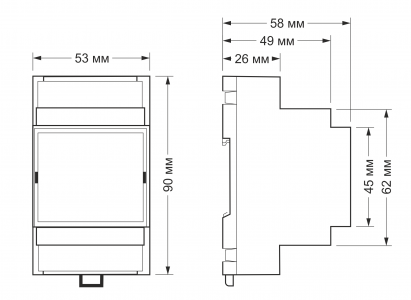

    Габаритные размеры (Д x Ш x В) 53 x 90 x 58 мм
    Масса (с коробкой) 160 г
