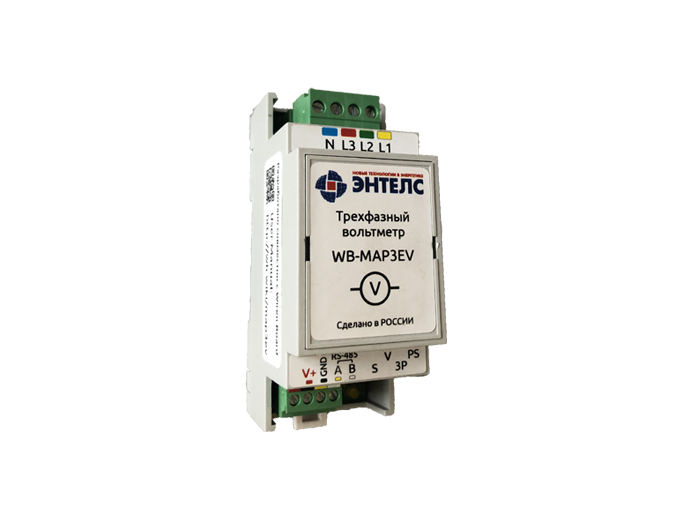

Трехфазный вольтметр WB-MAP3EV
Трехфазный вольтметр WB-MAP3EV предназначен для мониторинга качества электропитания в одно- или трехфазных сетях переменного тока. Может измерять мгновенные параметры напряжения, пиковые значения напряжений и межфазные углы.
-
Описание
Трехфазный вольтметр WB-MAP3EV предназначен для мониторинга качества электропитания в одно- или трехфазных сетях переменного тока. Может измерять мгновенные параметры напряжения, пиковые значения напряжений и межфазные углы.
Технические характеристики
Измеряемые параметры
Трехфазный вольтметр WB-MAP3EV измеряет несколько параметров электрической сети:- Среднеквадратическое значение фазного напряжения (Urms) измеряются несколько тысяч раз за период напряжения, усредняется за несколько периодов, обновляется в регистрах 3 раза в секунду.
- Фазовый угол сдвига напряжения между фазами.
- Частота.
Характеристики
Параметр Значение Питание Напряжение питания 5.5-28 В постоянного тока (интерфейсная часть) 90-510 В переменного тока (измерительная часть)
Допустимое напряжение на клеммах L1, L2, L3 1200 V в течение 10 мс Потребляемая мощность максимальная 1.3 Вт Потребляемая мощность средняя 0.9 Вт Каналы измерения Число каналов 3 однофазных либо 1 трехфазный Длительность измеряемых всплесков напряжений
от 300 мкс Клеммники и сечение проводов Рекомендуемое сечение провода с НШВИ для входов управления: 0.35 – 1 мм2 — одинарные, 0.35 – 0.5 мм2 — сдвоенные провода, для силовых входов: до 2.5 мм2 — одинарные, до 1.5 мм2 — сдвоенные провода
Длина стандартной втулки НШВИ 8 мм Момент затяжки винтов для входов управления: 0.2 Н∙м, для силовых выходов: 0.5 Н∙м Управление Интерфейс управления RS-485 Изоляция интерфейса Гальванически развязанный от измерительных цепей Протокол обмена данными Modbus RTU, адрес задается программно, заводские настройки указаны на наклейке Параметры интерфейса RS-485 Задаются программно, по умолчанию: скорость — 9600 бит/с; данные — 8 бит; бит чётности — нет (N); стоп-биты — 2

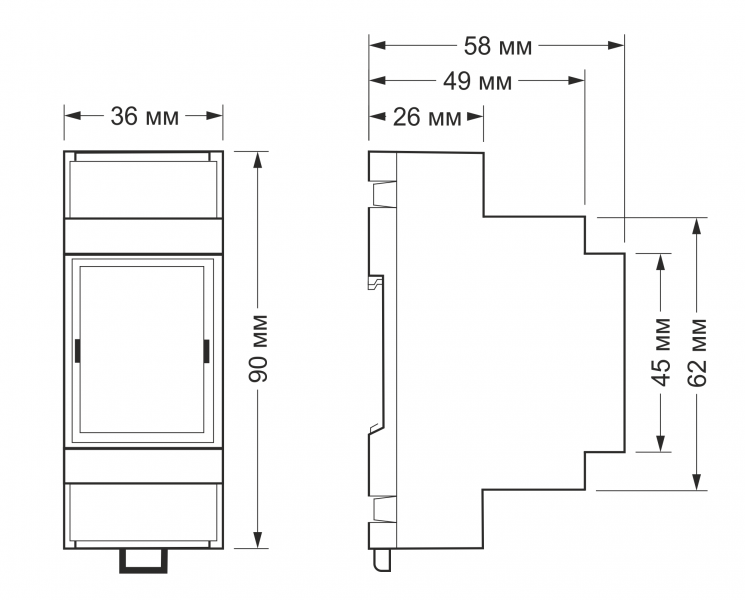

Готовность к работе после подачи питания ~2 c Условия эксплуатации Температура воздуха От -40 до +80 °С Относительная влажность До 92%, без конденсации влаги Климатическое исполнение по ГОСТ 15150-69 O2.1* Гарантийный срок 2 года Срок службы 16 лет Габариты Ширина, DIN-юнитов 2 Габаритные размеры (Д x Ш x В) 36 x 90 x 58 мм Масса (с коробкой) 85 г Питание вольтметра
Вольтметр питается от клеммы +V и Gnd на разъеме шины RS-485.Монтаж
Устройство монтируется на стандартную DIN-рейку шириной 35 мм. -
