Задача
Настроить контроллер с исполнительной системой ENLOGIC для сбора данных со счетчиков электроэнергии для получения телеметрии и для формирования данных по учету электроэнергии, и обеспечить передачу данных в системы АСКУЭ.

Настройки протокола Меркурий

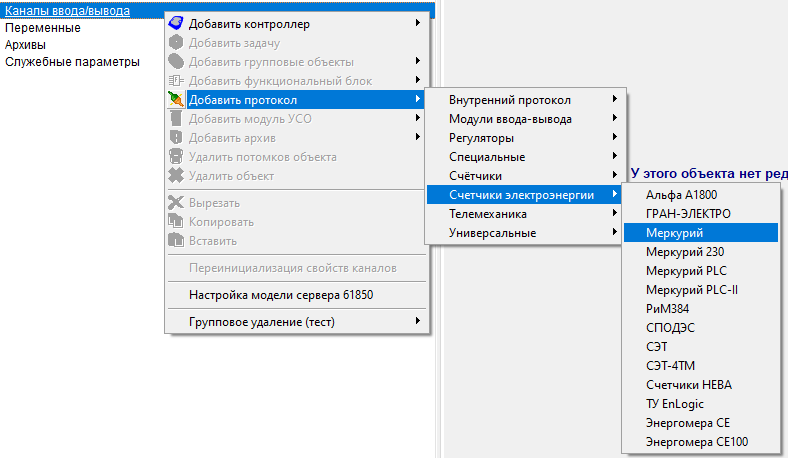

Добавляем протокол счетчиков электроэнергии Меркурий:

Настройки протокола СЭТ

Добавляем протокол счетчиков электроэнергии СЭТ:

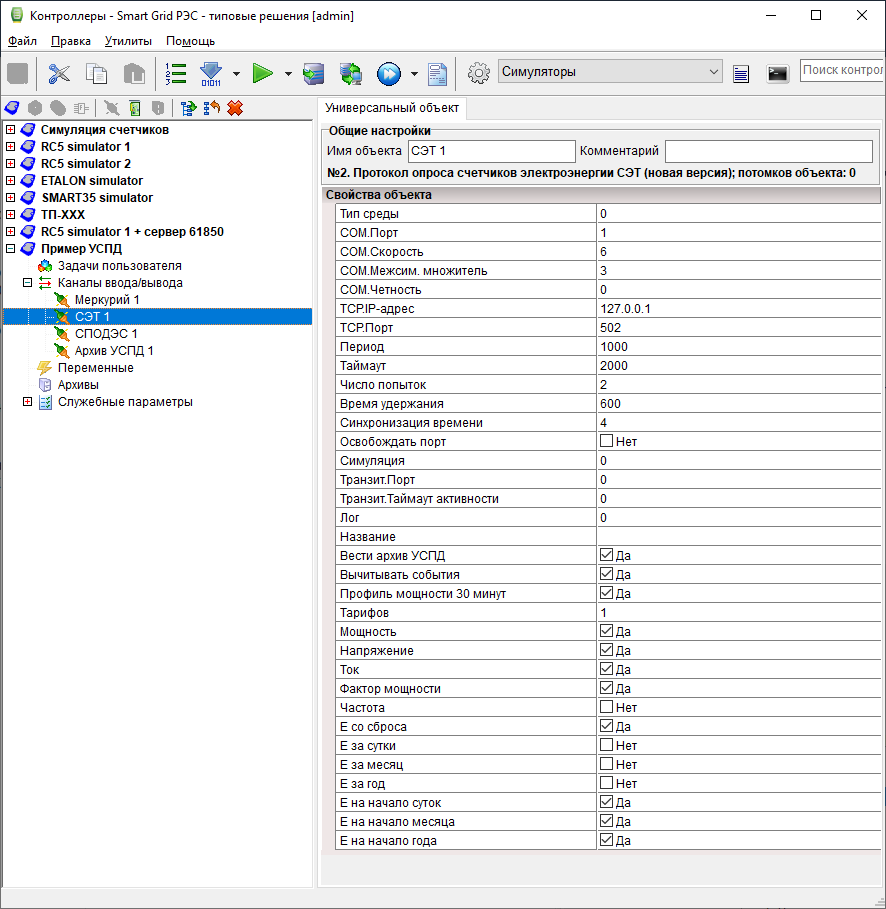

Задаем настройки протокола СЭТ как показано ниже:

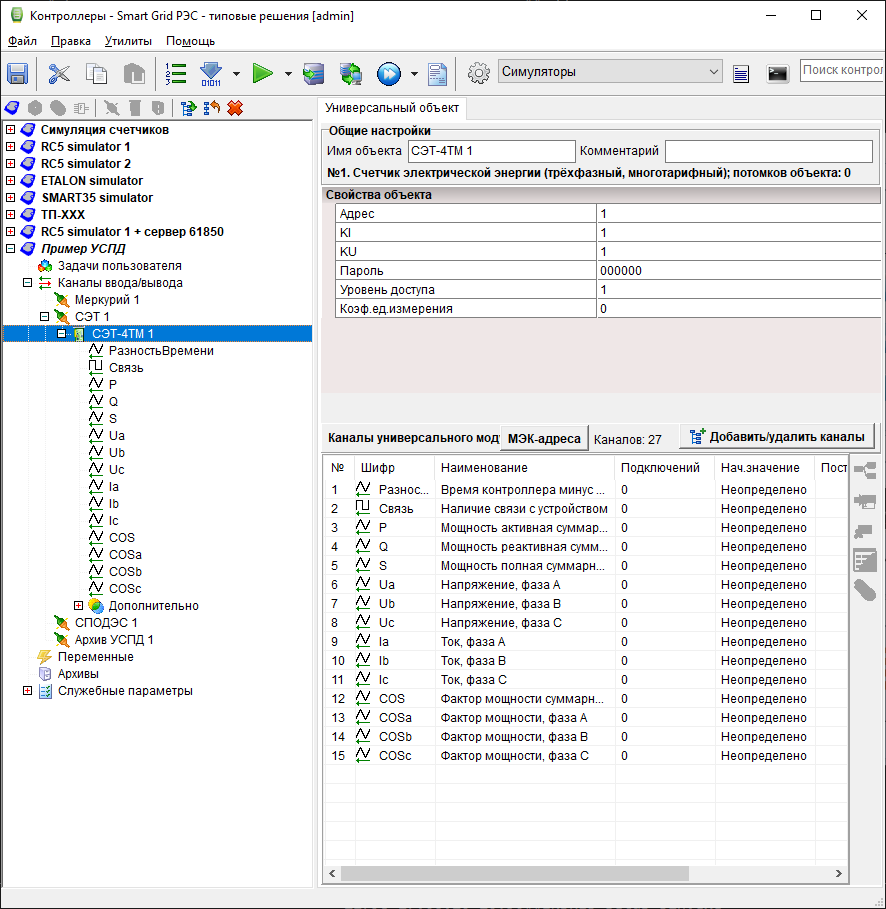

Добавляем счетчик СЭТ-4ТМ:

Внимание! Теги (каналы) счетчика добавляем только те, которые требуются для системы телемеханики и для дополнительной диагностики. Для системы АСКУЭ каналы не используются. Не стоит добавлять все возможные каналы и захламлять конфигурацию лишними каналами. Каналы, не нужные в телемеханике, но желаемые к наблюдению - лучше исключить из карты адресов контроллера, чтобы они не передавались по протоколу МЭК-104 от контроллера.

Настройки KI, KU и Коэф.ед.измерения позволяют задать масштаб передачи телеизмерений. При запросе данных контроллер получает их в единицах Вольты, Амперы, Ватты. С помощью настройки Коэф.ед.измерения можно изменить масштабирование значений - сделать перевод в кило или мега единицы.

Настройки протокола СПОДЭС

Добавляем протокол счетчиков электроэнергии СПОДЭС:

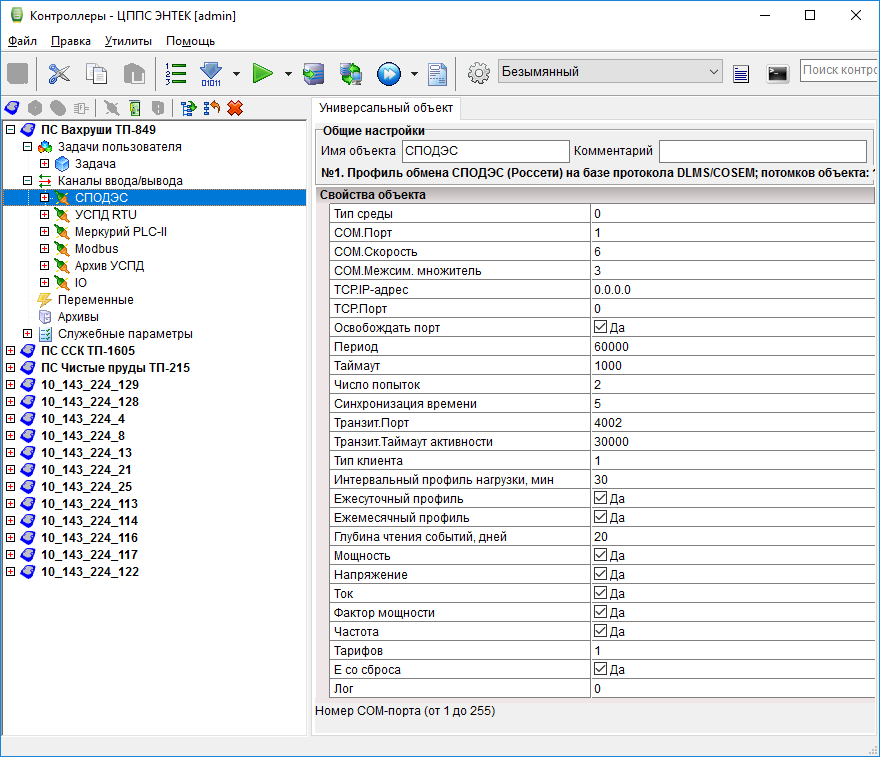

Задаем настройки протокола СПОДЭС как показано ниже:

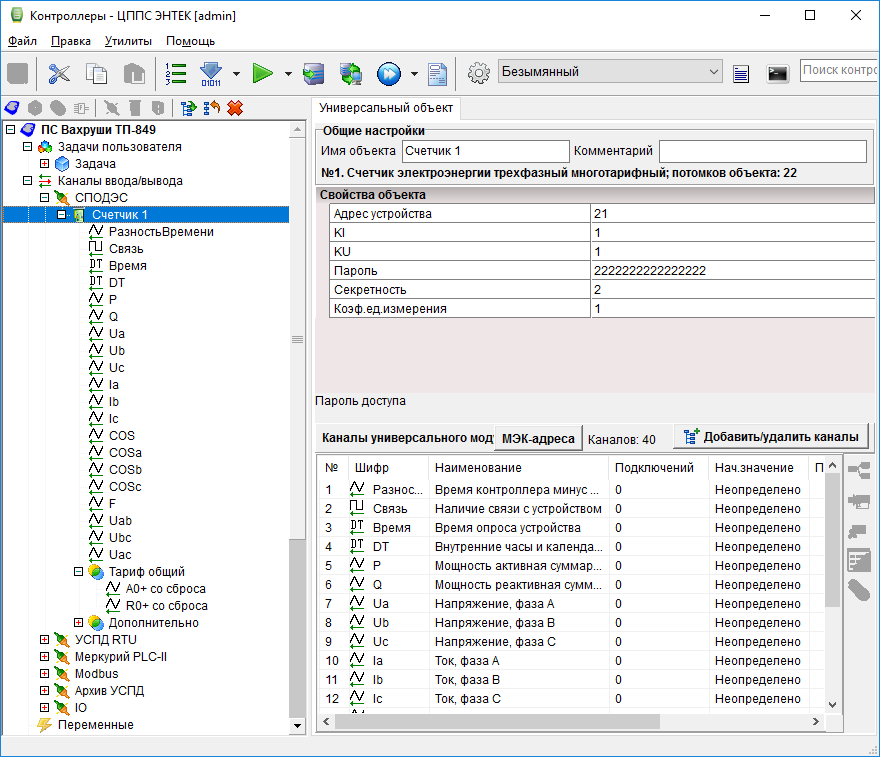

Добавляем счетчик электроэнергии:

Внимание! Теги (каналы) счетчика добавляем только те, которые требуются для системы телемеханики и для дополнительной диагностики. Для системы АСКУЭ каналы не используются. Не стоит добавлять все возможные каналы и захламлять конфигурацию лишними каналами. Каналы, не нужные в телемеханике, но желаемые к наблюдению - лучше исключить из карты адресов контроллера, чтобы они не передавались по протоколу МЭК-104 от контроллера.

Настройки KI, KU и Коэф.ед.измерения позволяют задать масштаб передачи телеизмерений. При запросе данных контроллер получает их в единицах Вольты, Амперы, Ватты. С помощью настройки Коэф.ед.измерения можно изменить масштабирование значений - сделать перевод в кило или мега единицы.

Настройка задачи архива УСПД

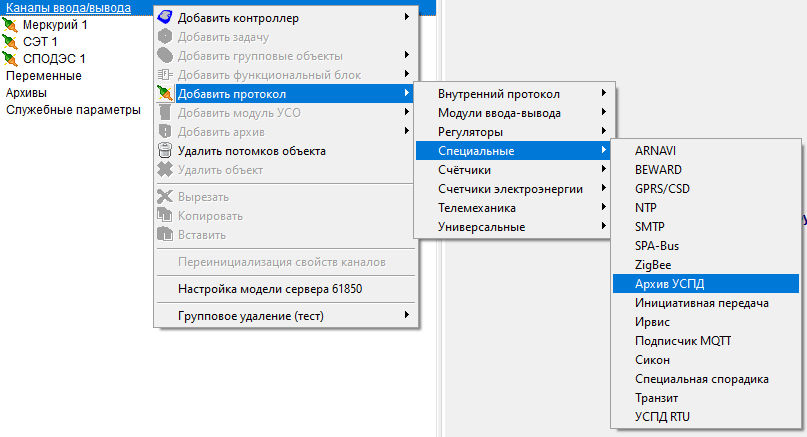

Добавляем специальную задачу Архив УСПД:

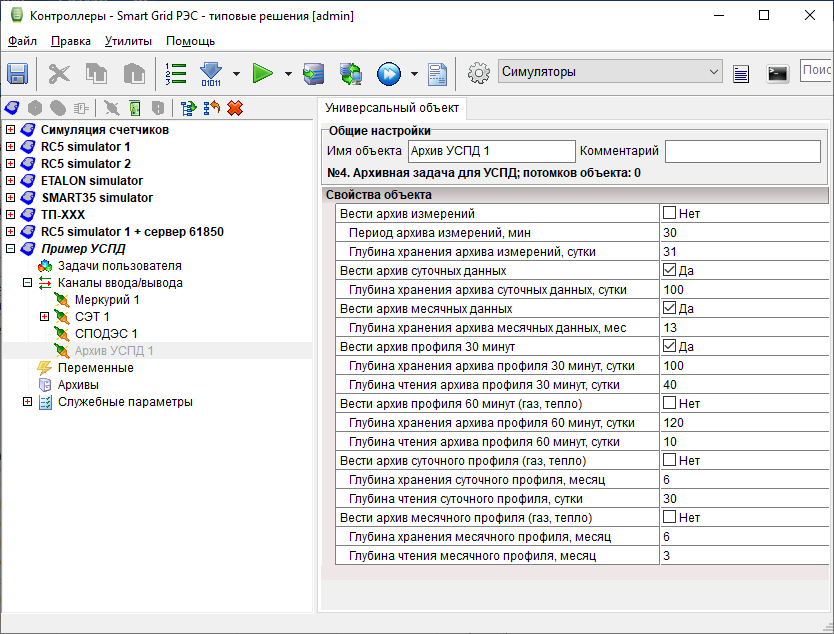

Настройки задачи Архив УСПД для ведения архивов счетчиков электроэнергии:

Обычно ничего менять не нужно, и настройки находятся в режиме только для чтения.

При необходимости если счетчики электроэнергии включены в работу недавно - рекомендуется изменить настройку Глубина чтения архива профиля 30 минут - уменьшить значение.

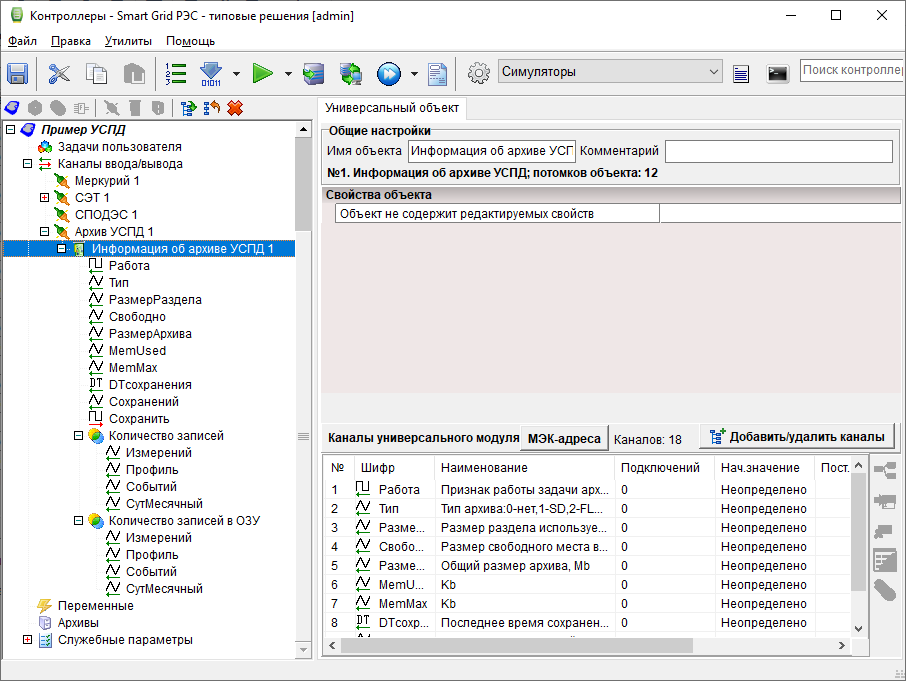

Также в задачу добавляем модуль Информация об архиве УСПД вместе с тегами:

Этот модуль будет использоваться для диагностики работы. Каналы этого модуля также рекомендуется исключить из карты адресов контроллера.

Настройка передачи данных по протоколу RTU-327

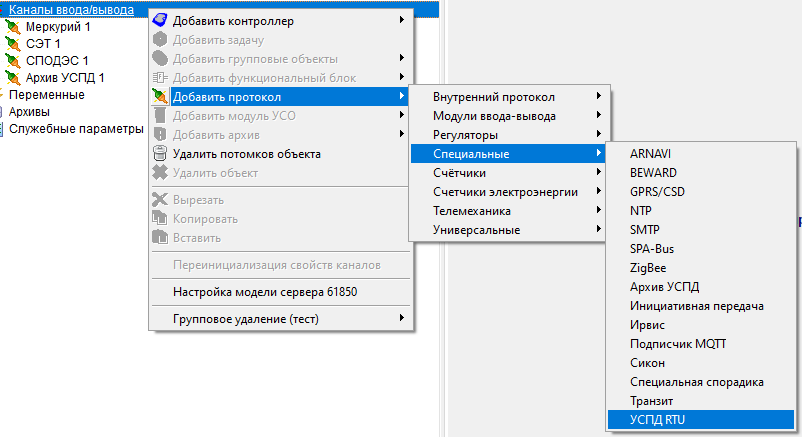

Добавляем специальную задачу УСПД RTU:

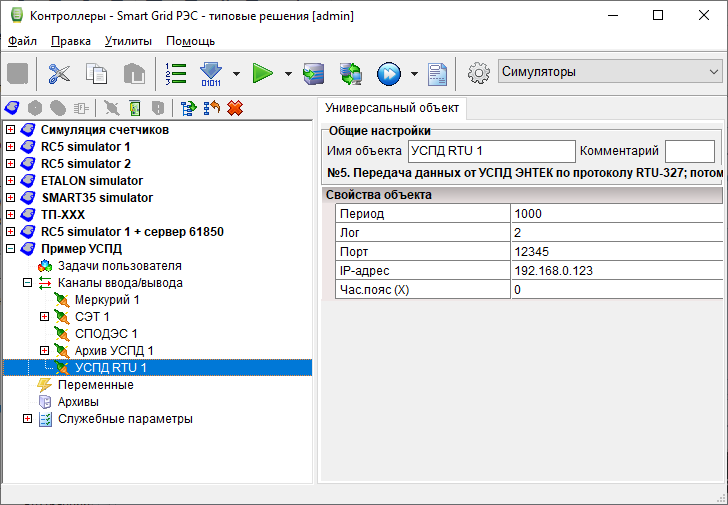

Пример настроек протокола УСПД RTU:

В данном примере настроен вывод расширенного лога обмена по протоколу, лог выводится по UDP на указанный адрес и порт.

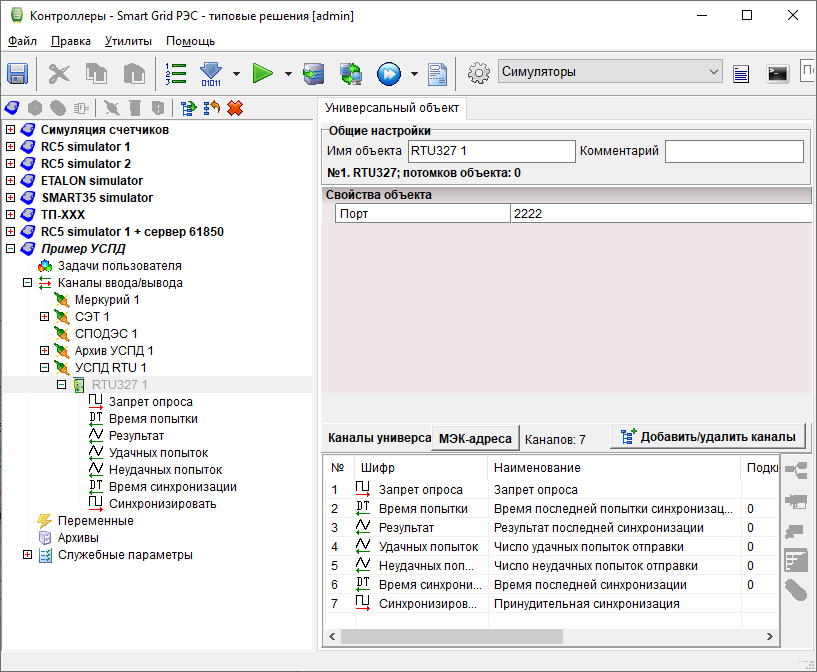

Добавляем в протокол модуль RTU327 с его каналами:

Каналы этого модуля тоже лучше исключить из карты переменных контроллера.

Настройка Порт определяет номер ТСР-порта, на котором будет работать протокол RTU-237 в контроллере.

Мониторинг лога работы протокола RTU-327

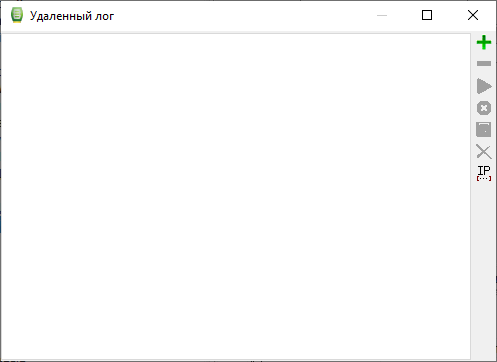

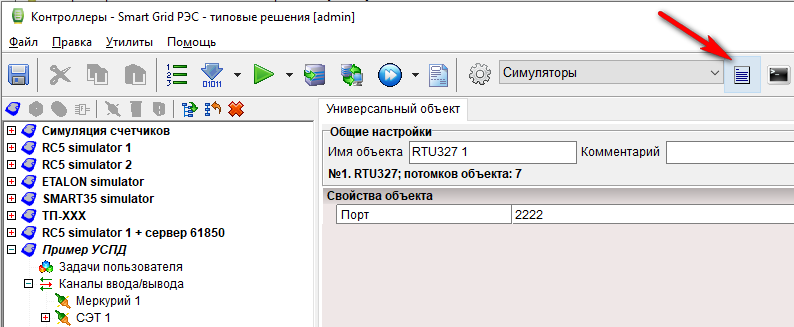

Открываем окно удаленного лога:

Добавляем порт:

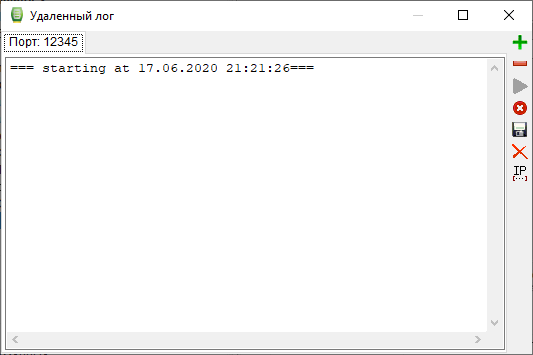

Ждем прихода лога работы:

Проверка наличия данных через Мобильный АРМ

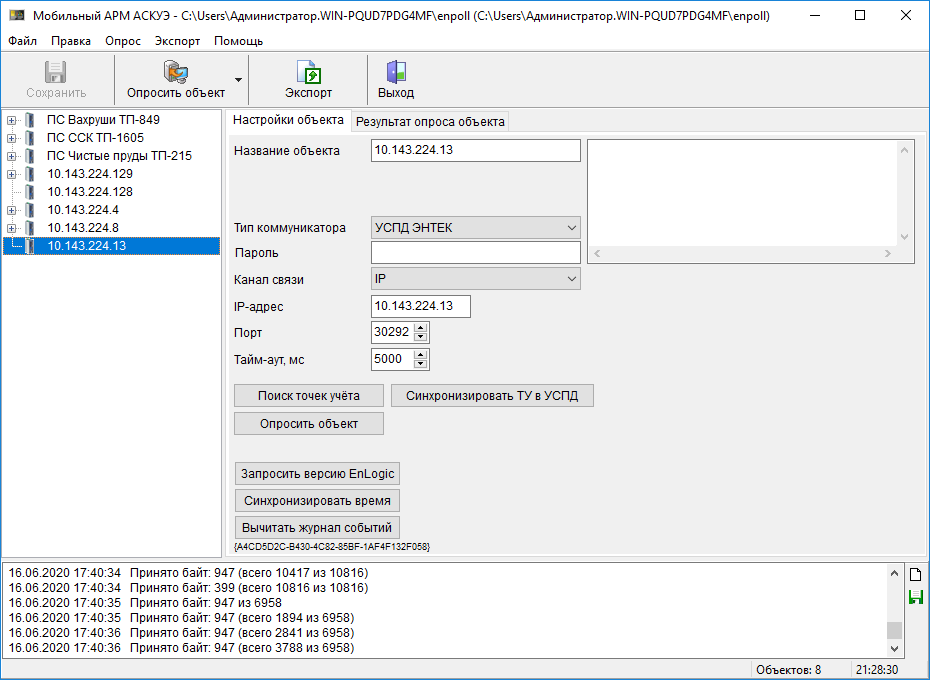

Запускаем программу МАРМ (файл EnPoll.exe), добавляем объект:

Делаем поиск точек учета:

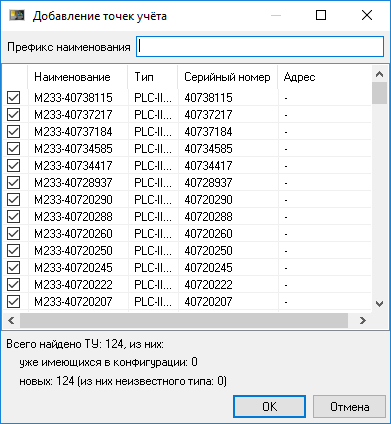

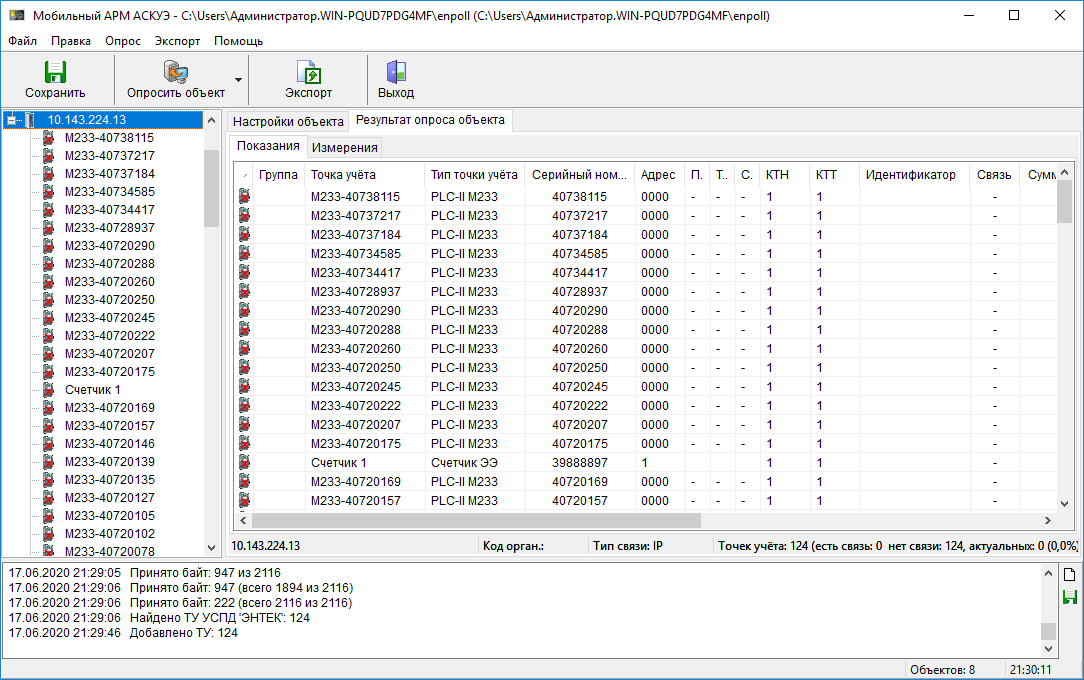

Добавили точки учета:

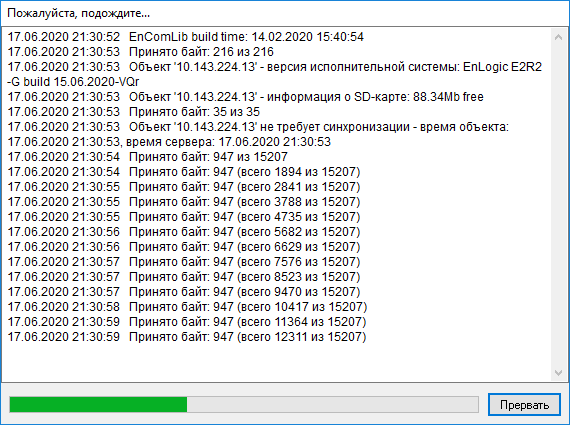

Опрашиваем объект:

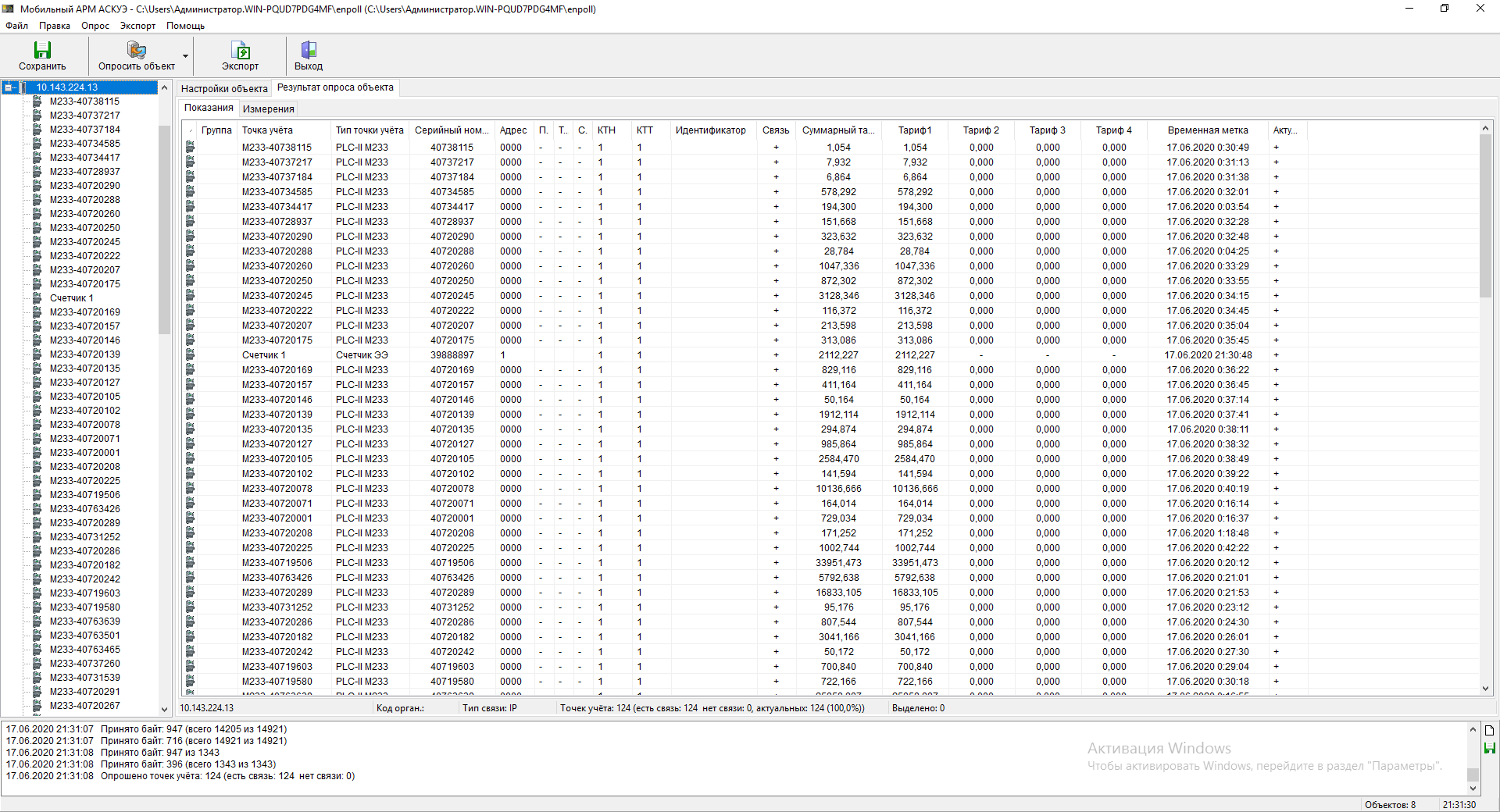

Наличие данных:

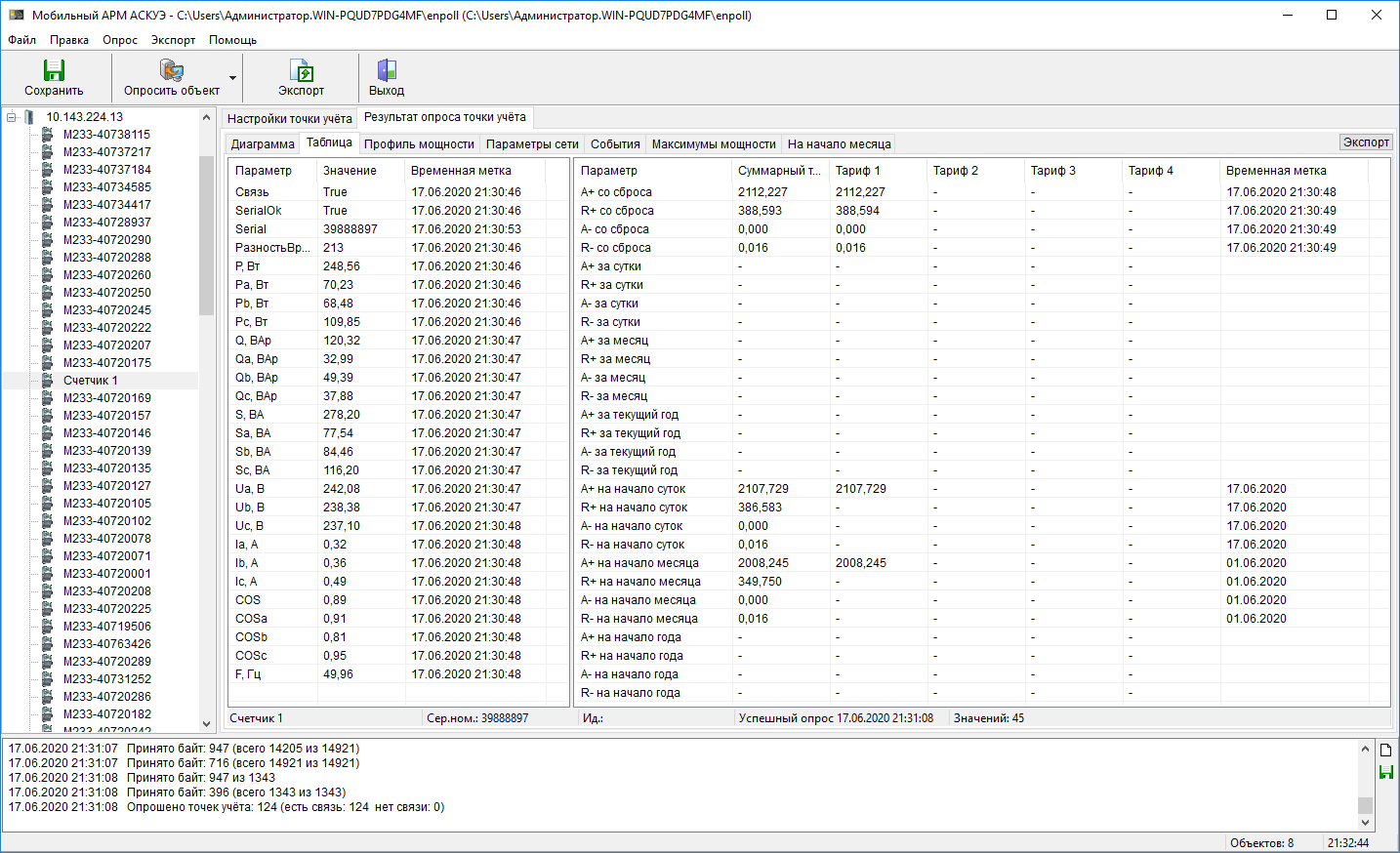

Измерения по счетчику:

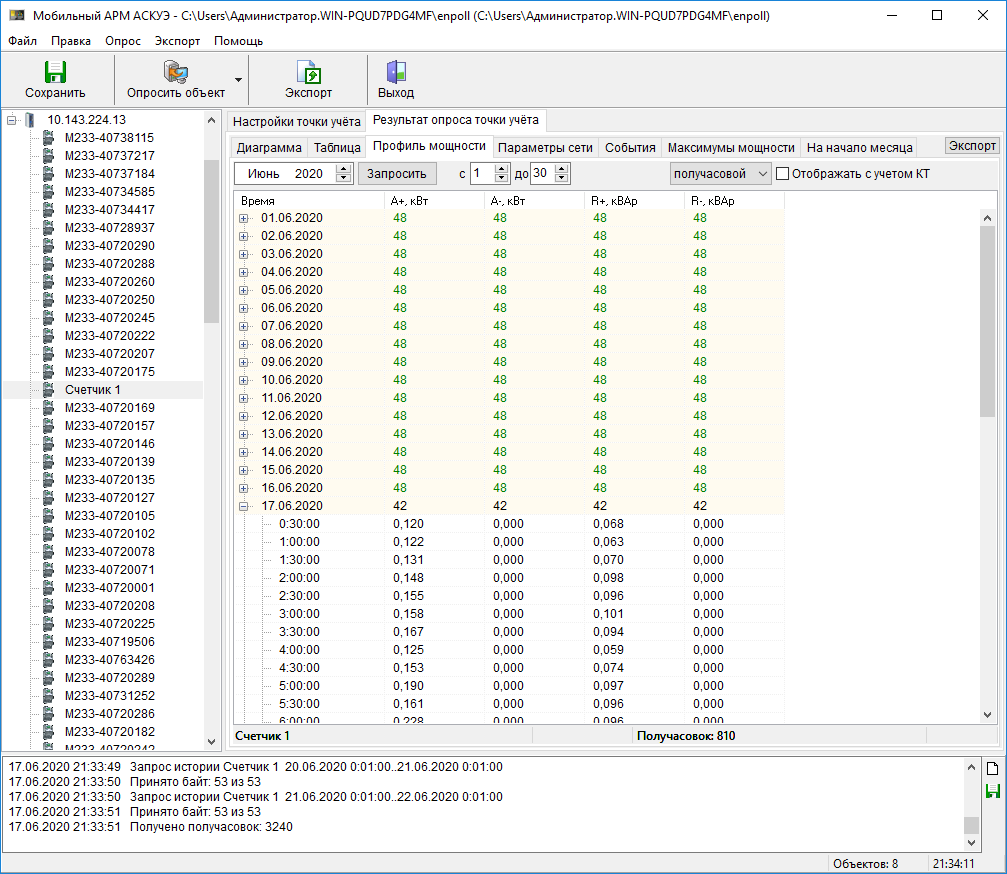

Профиль мощности:

Журнал событий счетчика:

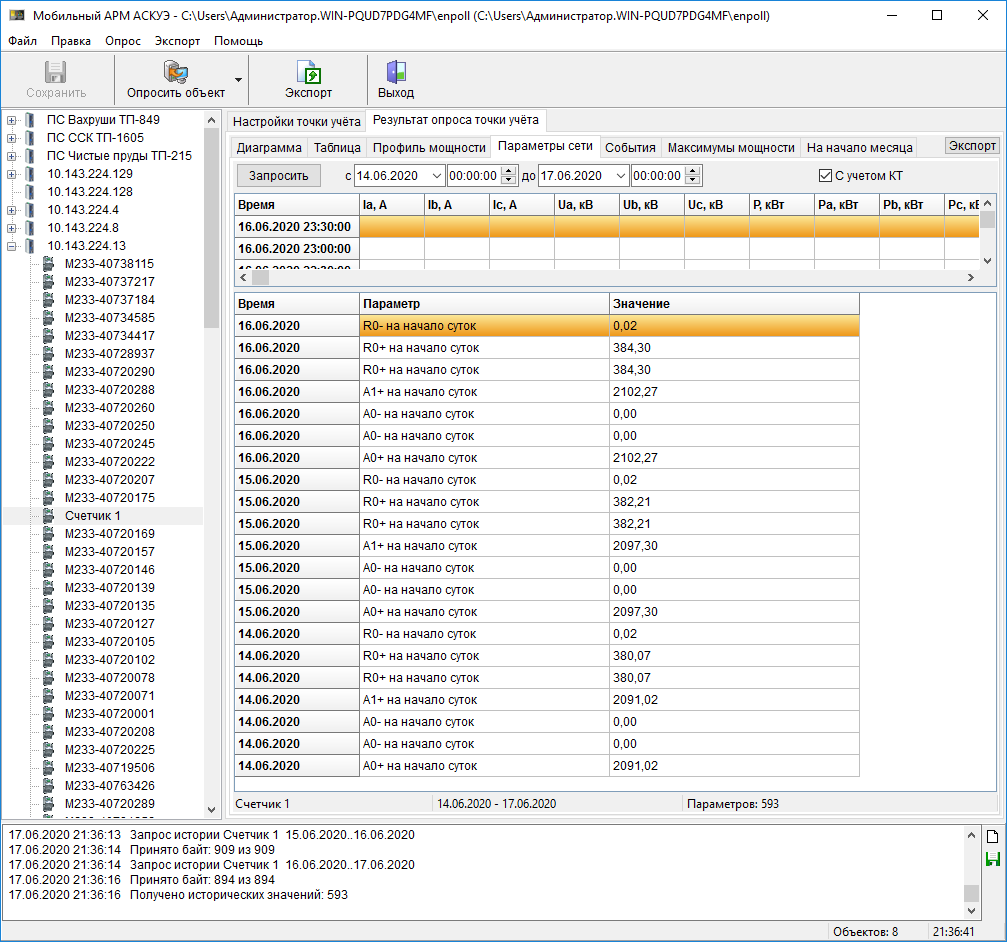

Показания на начало суток:
