Настройка сбора данных с приборов учета Меркурий 203 и 234 по технологии PLC-II

Общая информация

Технология PLC-II позволяет собирать следующие типы данных:

  1. Тарифный учёт активной электроэнергии по зонам суток;
  2. Измерение параметров сети (I, U, P);
  3. Ведение профиля получасовых срезов мощности;
  4. Ведение журнала событий;
  5. Ограничение потребителя по мощности или энергии через разрыв цепи подачиэлектропитания встроенным в счётчик реле при превышении заданных уставок или по команде диспетчера.

Для использования большинства перечисленных функций необходимо использовать УСПД.
В данном документе описано настройка проекта и конфигурирование УСПД для сбора данных в сети PLC-II.

Конфигурирование контроллера

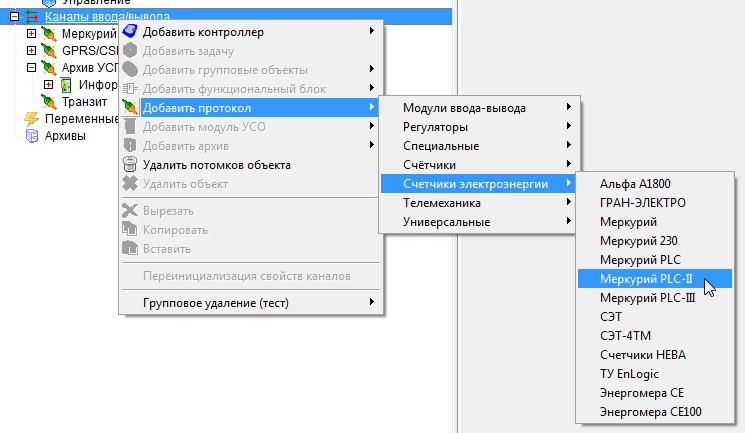

Добавляем протокол Меркурий PLC-II.




Настроим его: Поле «Имя объекта». Любое имя, понятное оператору. Допустим, MPLC-II.
«Тип среды»- способ подключения (RS-485 или TCP) При подключении концентраторов к СОМ порту выбираем «0»
СОМ порт. Прописываем номер СОМ порта, к которому подключён концентратор.
СОМ скорость. Указываем скорость обмена по СОМ порту. В нашем случае «8», т.е. 38400.
Период автосканирования. Можно оставить без изменения или выставить «180» мин.
Поле «Название». Укажем уникальное название для протокола. Допустим, my_plc2.
Вести архив УСПД. Ставим галочку- Да.
Далее последовательно выбираем нужные параметры: Профиль мощности 30 минут, Мощность, Напряжение, Ток, Фактор мощности, Частота, Е со сброса, Е на начало суток, Е на начало месяца.


Добавляем модуль УСО – концентратор. В протоколе Меркурий PLC-II обычно используются узлы-концентраторы, которые имеют только свойство «Адрес». Проследим, чтобы адрес был указан правильно.
Не забываем добавить каналы. Касательно счетчиков, концентраторы PLC-II находят их автоматически, в добавлении их в EnLogic нет необходимости.
Добавим ещё один протокол «Архив УСПД». В настройках архива указываются собираемые параметры, период архива измерений и глубина их хранения. По умолчанию указаны часто используемые настройки. Проверьте их, и, при необходимости, исправьте.
Загружаем конфигурацию в контроллер.


Дальнейшая настройка проекта АСКУЭ происходит типично. В модуле «Справочники» создается объект, настройки связи с которым зависит от проекта (при использовании коммуникационного сервера смотрите быстрый старт «Использование m2m сервера и контроллера»).
Далее объект переносится в модуль «Энергоанализ» для последующего опроса. Подробнее смотрите в быстром старте «Настройка систем АСКУЭ».
