Настройка аварийных событий

Настройка аварийных событий производится в модуле "Алармы", кнопка запуска которого размещена в группе "Настройки" на панели "интегратора":

В левой части основного окна расположено дерево алармов (аларм - сообщение о событии в технологическом процессе, которое должно быть зафиксировано в архиве событий и, возможно, требует квитирования пользователем). В центре окна располагаются настройки группы алармов и список алармов в группе. Справа - дерево всех параметров проекта.

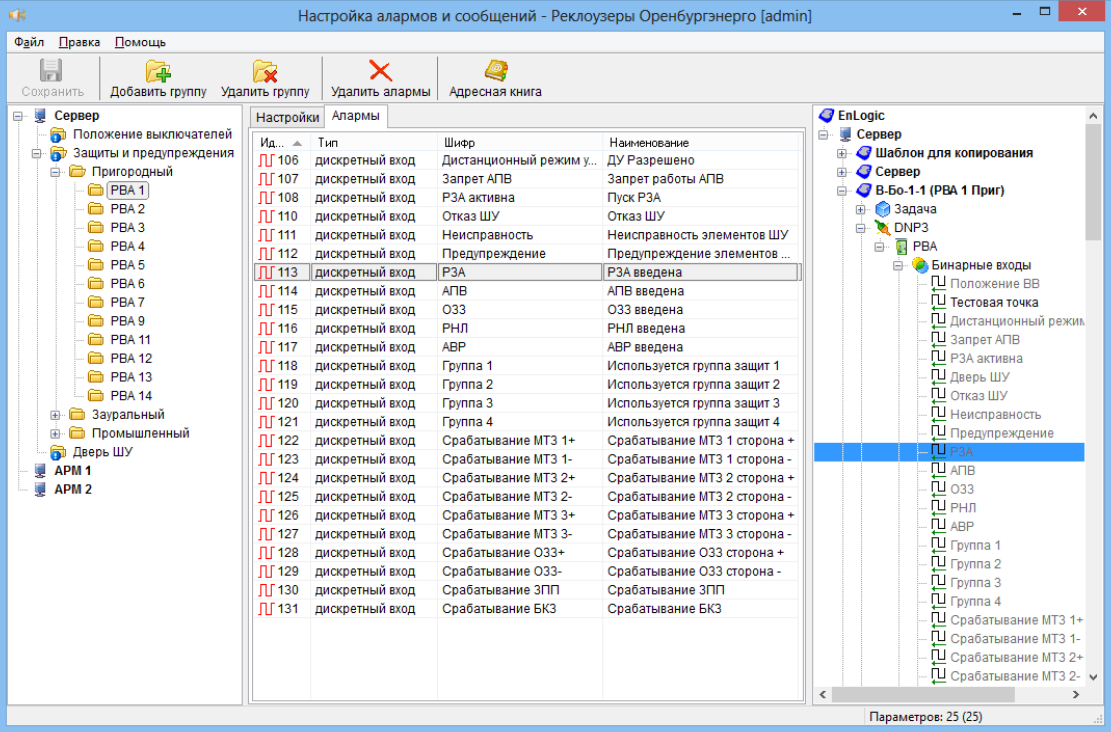

Рисунок 1. Окно модуля "Алармы".

Настройка алармов заключается в создании групп алармов (любой вложенности), настройке свойств групп (вкладка "Настройки") и перетаскивании отдельных параметров или целиком групп параметров из правого дерева в левое дерево или в таблицу алармов. Возможно перетаскивание из правого дерева параметров вложенных групп, например - целиком группы модулей ввода-вывода.

Каждая станция проекта сама является корневой группой.

При создании нового проекта окно алармов будет выглядеть примерно так (рисунок 2):

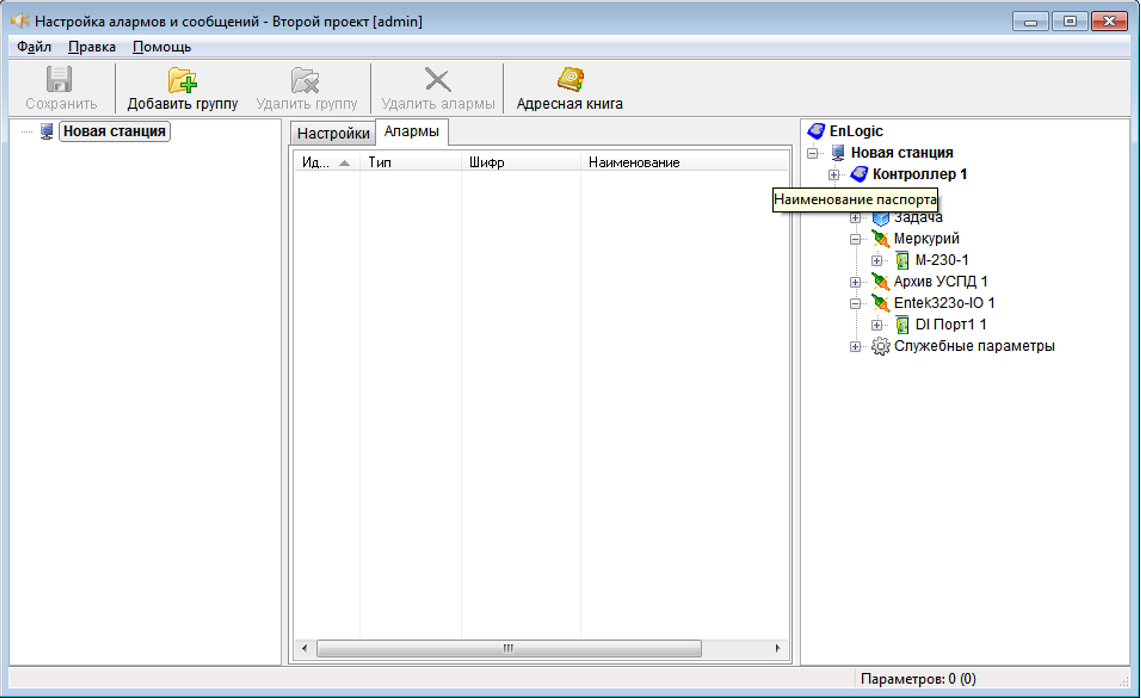

Рисунок 2. Окно модуля алармы в новом проекте.

В правой части окна мы видим конфигурацию нашего контроллера (контроллеров), в левой части окна находится область, в которой можно создавать группы для объединения параметров с одинаковыми настройками, в центре окна расположена область с двумя вкладками:

· Настройки группы алармов

· Алармы - список алармов в выбранной группе



Дерево конфигураций появится только после добавления их в модуле "Контроллеры" и последующего построения. Исходя из этого, добавление каналов в проект первично.

Модуль "Алармы" получает информацию о конфигурациях только при запуске. Если после открытия модуля "Алармы" производилось редактирование конфигураций, его следует перезапустить.

Добавление каналов в группы алармов производится методом Drag-and-drop (возьми и перетащи).

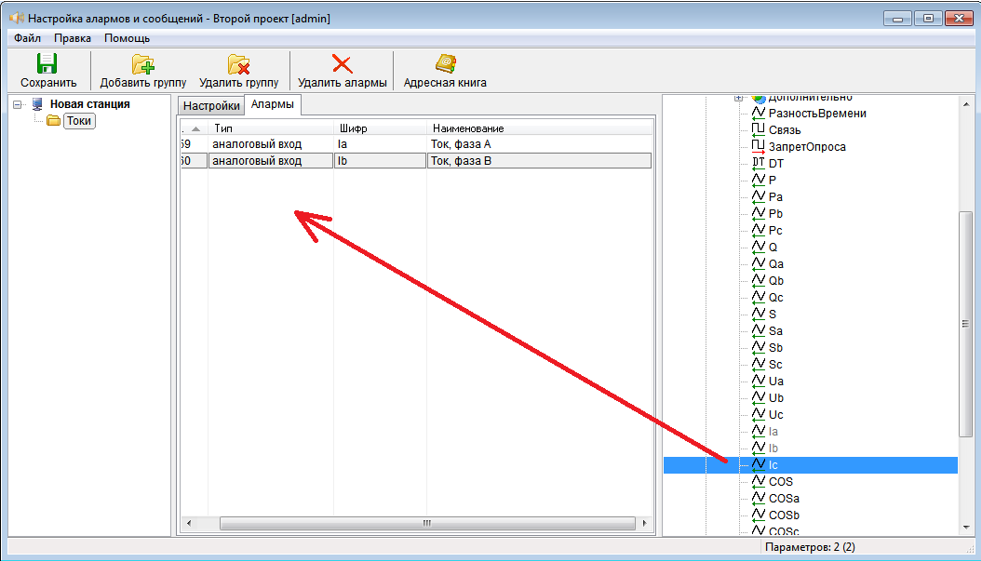

Рисунок 3. Перетаскивание тегов методом Drag-and-drop

При перетаскивании группы параметров (или всей конфигурации контроллера) выводится окно фильтра:

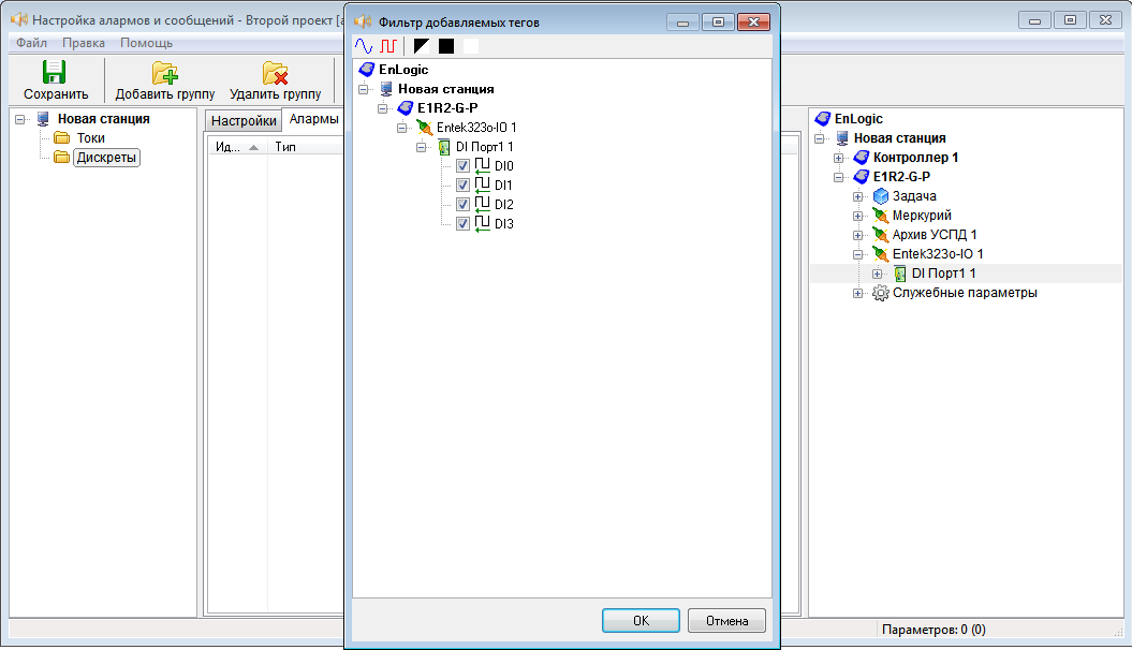

Рисунок 4. Окно фильтрации добавляемых тегов.

С его помощью можно произвести предварительную фильтрацию добавляемых параметров - исключить ту или иную группу параметров, выбрать только аналоговые или только дискретные параметры.

Свойства группы алармов

После добавления параметров в группы, произведём их настройку.

Перейдите на вкладку "Настройки", где производится конфигурирование алгоритмов генерации алармов и сообщений.

Настройки вложенных групп по умолчанию наследуются от родительской группы, но могут быть переопределены индивидуально.

При активации опции "Собственные настройки.." к значку группы добавляется восклицательный знак на синем фоне.

Панель настроек содержит:

Имя группы. Позволяет задать любое подходящее имя для группы алармов;

· «Галка» выбора собственных настроек;

· Группа конфигурирования алармов для дискретных и аналоговых сигналов: уставок, диапазонов, шаблона сообщений и пр.;

· Группа конфигурирования типа алармов;

· Группа приоритетов алармов;

· Группа настроек вариантов блокировки алармов;

· Опция «Алармы отключены», отключающая алармы;

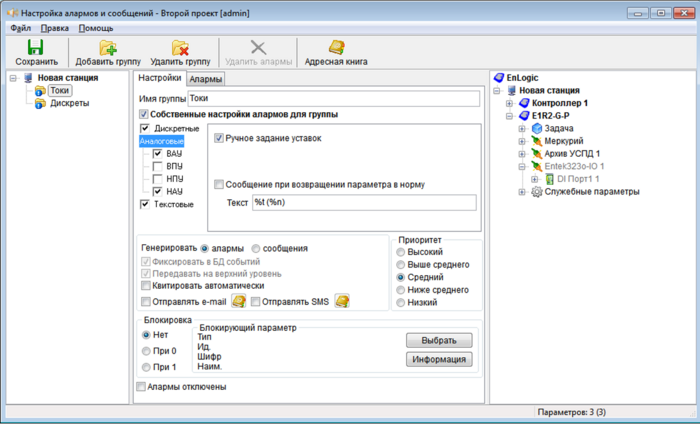

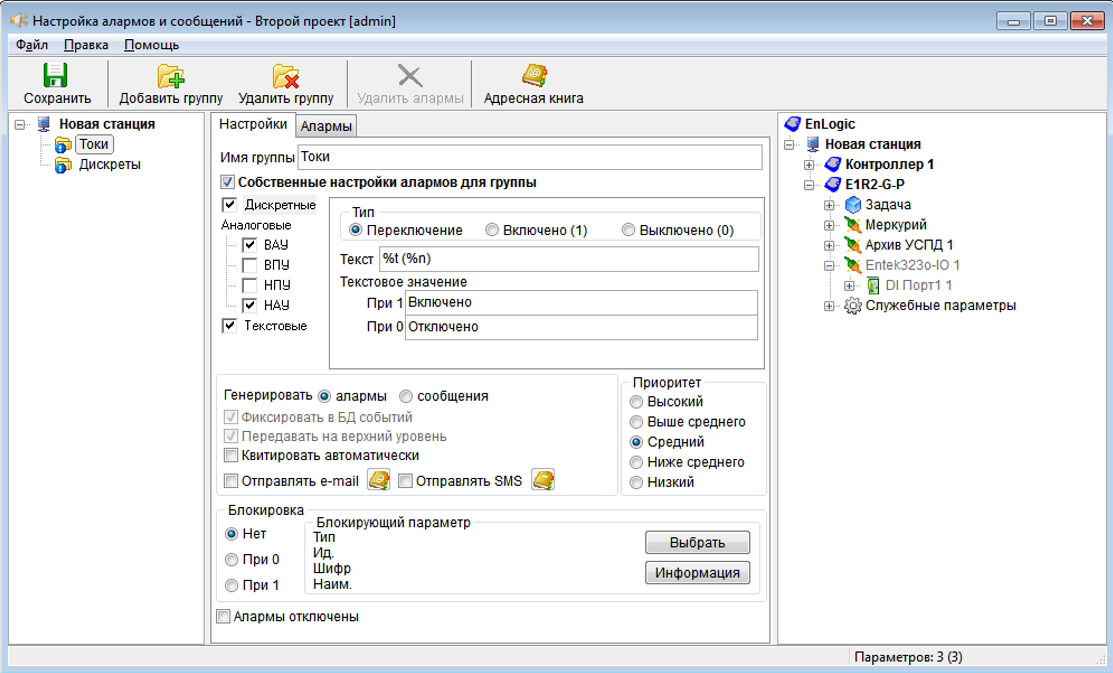

Рисунок 5. Модуль "Алармы".

Группа конфигурирования алармов

Для "Всех типов алармов" предусмотрены следующие настройки:

1.Выбирается что генерировать: алармы или сообщения.

	Алармы безусловно передаются на верхний уровень (модуль визуализации) и регистрируются в БД событий. Можно включить или отключить автоматическое квитирование. Для Сообщений передача на верхний уровень и регистрация в БД событий опциональны. Автоматическое квитирование всегда активно.

Опция "Квитировать автоматически" позволяет фиксировать алармы в БД событий и автоматически сбрасывая сигнализацию;

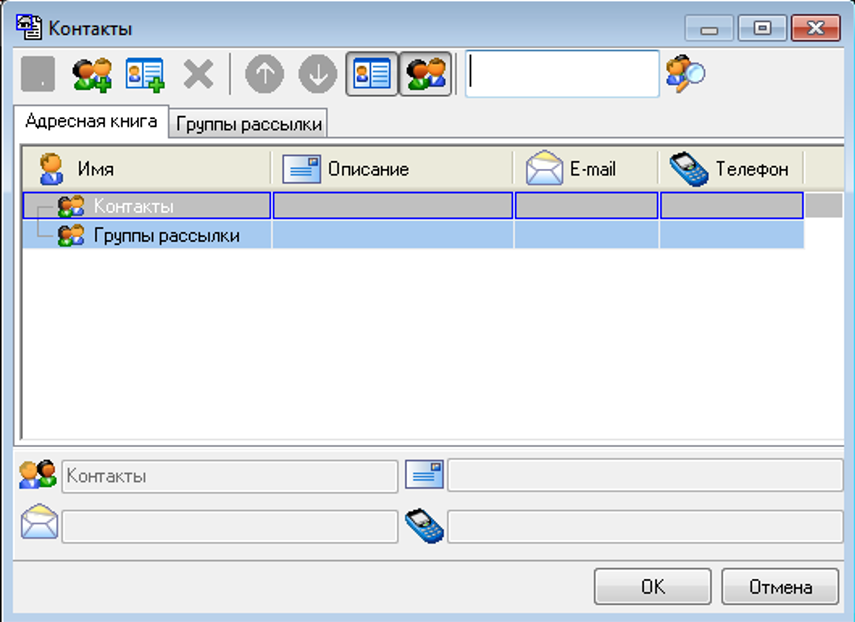

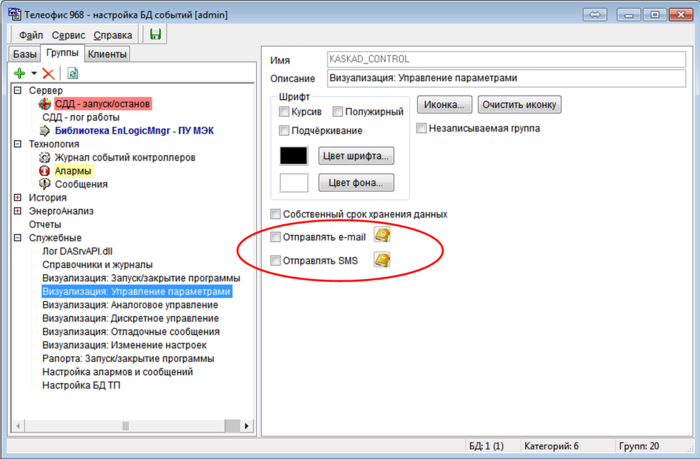

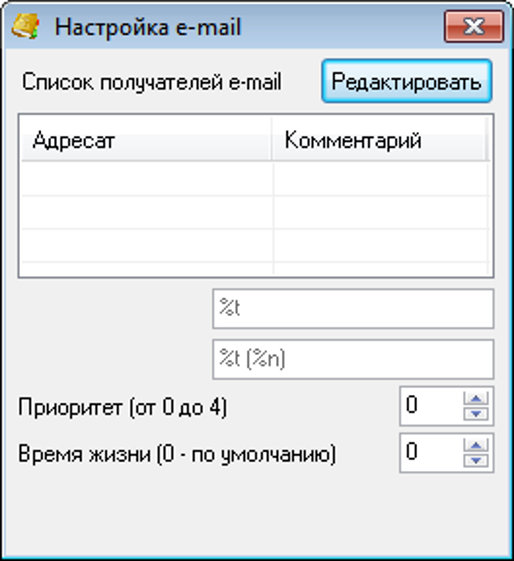

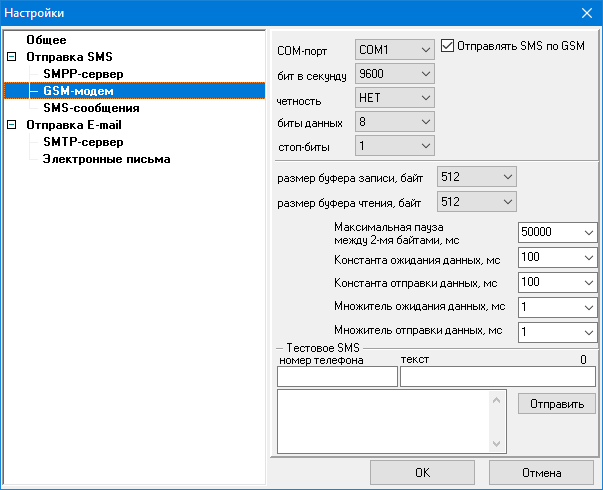

Опции "Отправлять e-mail/SMS" используются при настройке рассылок сообщений при срабатывании сигнализации;
Опция "Управлять системным параметром";

2.Приоритет. Позволяет разделить сигнализацию на несколько групп важности.

3.Блокировка сигнализации с выбором управляющего сигнала.

4.Полная блокировка алармов.

Группа "Дискретные"

Для алармов по сигналам дискретного типа настраивается текстовое значение состояния параметра (при 1, при 0 и при ошибках) и текст сообщения об аларме. Если строка текстового значения задана пустой - аларма и сообщения о переходе в данное состояние не будет генерироваться.

Алармы формируются при изменении состояния дискретного сигнала: Включено/Отключено/Неисправно/Недостоверно.

Если переход в определённое состояние не требует фиксации - отключите контроль снятием галки.

Рисунок 6. Настройка алармов для дискретных параметров.

Поле «Текст» может содержать простой фиксированный текст и/или группу шаблонов, позволяющих производить подстановку различной информации при формировании текста в БД событий:

· %s – выводит в сообщении имя станции;

· %t – выводит тип аларма;

· %g1-%g9 – выводит название группы заданного уровня вложения;

· %m – выводит единицы измерения;

· %c – выводит шифр;

· %n – выводит название (пользовательское название тега, или, по его отсутствию, полное наименование: "Имя контроллера_Протокол_Модуль УСО_Шифр тега");

· %q – выводит информацию об ошибке;

· %v – выводит значение;

%p – название протокола (из конфигурации контроллера);
%u – имя модуля УСО (из конфигурации контроллера);
%l1-%l9 – выводит название протокола/модуля УСО заданного уровня;

Поле «Текстовое значение», в свойствах состояния дискретного сигнала, может содержать любой понятный текст:

Рисунок 7. Задание текстового значения на переход сигнала в состояние "Отключено".

Для каждого состояния дискретного сигнала можно активировать собственные настройки, позволяющие установить приоритет и тип аларма.



Пример

Для вывода сообщения: "Дверь в РУ 0,4кВ открыта!" пропишите в поле текст: %c %v

В поле "Текстовое значение" на состояние, активное при открытой двери (обычно 0), пропишите открыта!

В конфигурации контроллера пропишите для этого сигнала пользовательский шифр Дверь в РУ 0,4кВ

Группа "Аналоговые"

Алармы по аналоговым сигналам формируются по достижению заданных уставок, либо, по переходу измеренного значения в другой диапазон.

Для каждой из уставок выбирается своё сообщение.

Выбираем что будем использовать: уставки, или диапазоны:

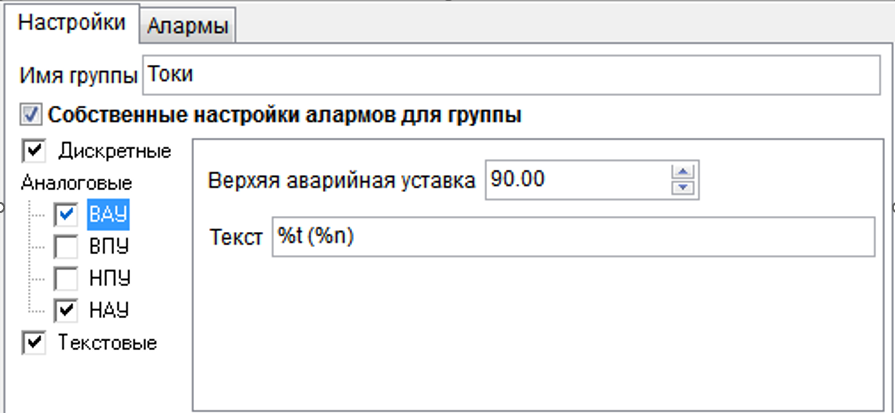

Рисунок 8. Настройка алармов для аналоговых параметров.

Уставки

Виды анализируемых уставок:

· ВАУ - Верхняя Аварийная Уставка

· ВПУ - Верхняя Предаварийная Уставка

· НПУ - Нижняя Предаварийная Уставка

· НАУ - Нижняя Аварийная Уставка

Значения уставок для контроля берутся либо из границ измерения параметров, которые настраиваются для каждого параметра индивидуально в EnLogic, либо задаются для всей группы алармов непосредственно в настройках этой группы. В случае последнего необходимо включить опцию «Ручное задание уставок» и задать значения уставок вручную.

Текст аварийного события генерируется по такому же принципу, как у сигналов дискретного типа.

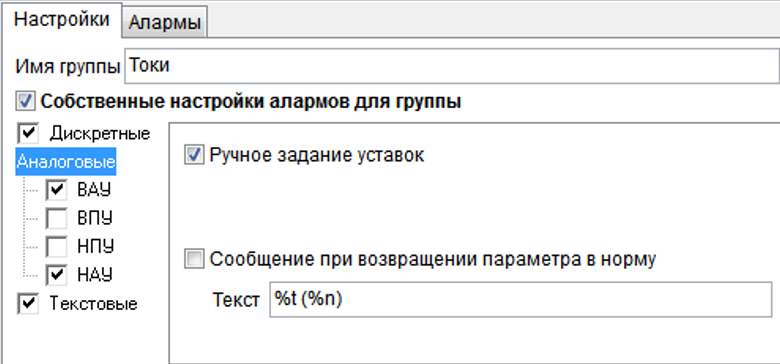

Рисунок 9. Ручное задание уставок.

Диапазоны

В SCADA 9.0.2025.04.25 в механизм генерации алармов и сообщений добавлена возможность настраивать Диапазоны для аналоговых параметров, что дает возможность для каждого диапазона задавать индивидуальное текстовое описание значения, и сохранять этот текст в БД событий.

С версии SCADA 9.0.2025.07.07 аналоговые диапазоны в модуле сигнализации могут быть не только сообщениями, но и алармами.

Выбираем: использовать диапазоны:

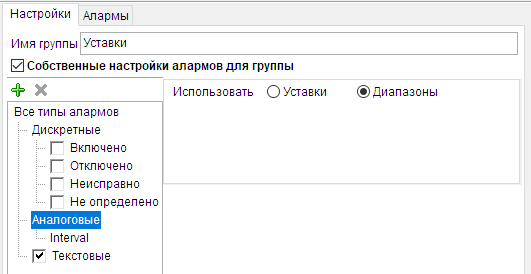

Рисунок 10. Выбор использования - Диапазоны.

Добавим новый диапазон кнопкой

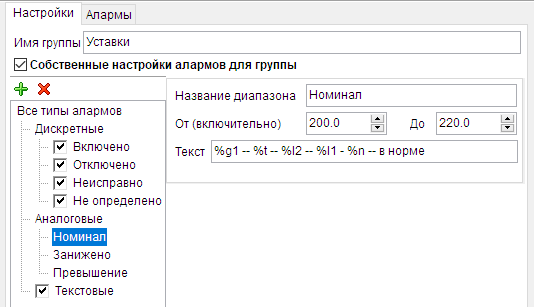

Рисунок 11 Задание диапазона и текста сообщения.

Задайте название диапазону, задайте начало и конец.

Текст сообщения может содержать шаблоны, которые при формировании сообщения подменяются на соответствующий текст из информации о параметре. (По такому же принципу, как у сигналов дискретного типа.)

Группа "Текстовые"

Алармы генерируются по изменению строковых переменных.

Настройка группы производится аналогично описанному выше.

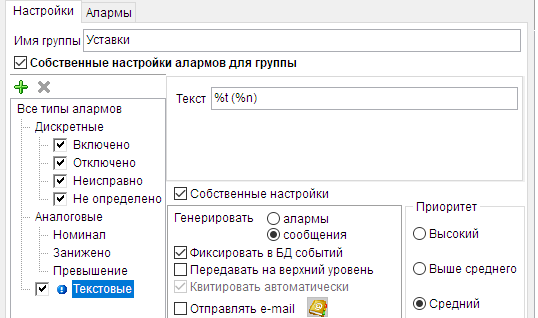

Рисунок 12. Настройки для группы алармов "Текстовые".

Алармы и сообщения при регистрации в базу событий записываются в разные группы событий, в соответствии с их приоритетом.

По умолчанию всем алармам устанавливается средний приоритет, но можно его повысить или понизить.

Отображение аварийной сигнализации в модуле "События"

Откройте модуль "События" и переведите его в режим настройки (F6).

В списке категорий и групп найдите группу алармов требуемого приоритета (список категорий и групп отображается в левой части основного окна программы).

По умолчанию, в категории "Технология" расположены только алармы среднего приоритета.

Группы алармов других приоритетов, по умолчанию, расположены в категории "Новые группы событий".

Выбрать требуемую категорию можно простым перетаскиванием с помощью мыши.

Настройка группы осуществляется с помощью соответствующей панели:

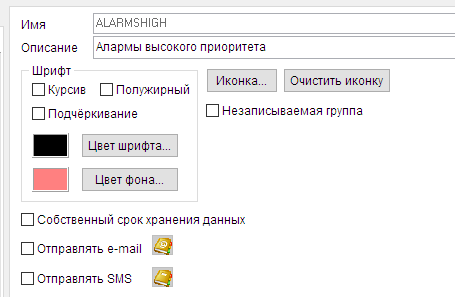

Рисунок 13. Настройки группы событий.

Задайте описание группы, цвет шрифта и фона, определите форматирование шрифта:

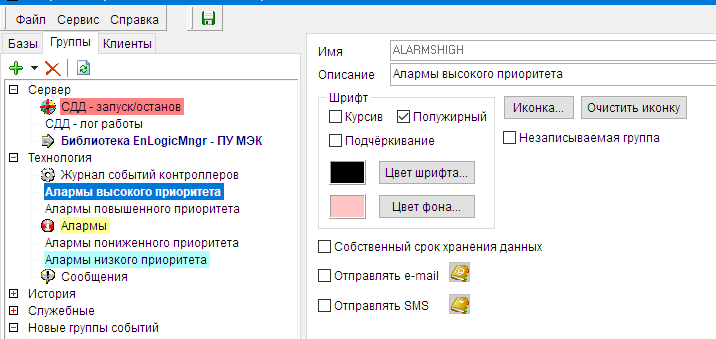

Рисунок 14. Пример настроек различных групп важности.

В результате получим требуемое оформление аварийных событий:

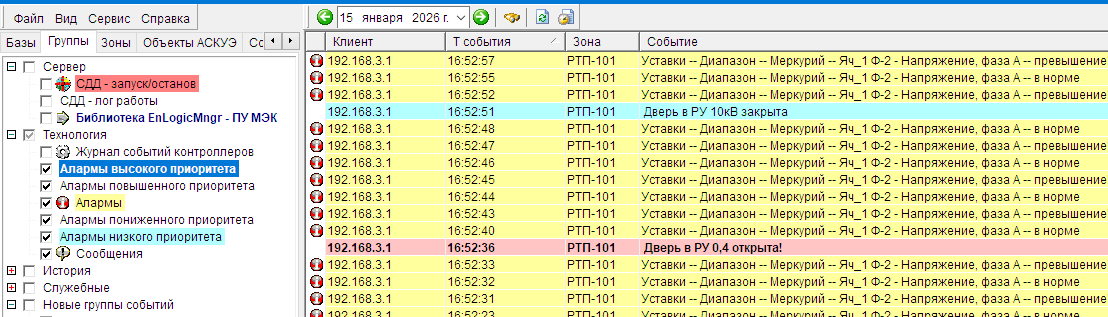

Рисунок 15. Модуль "События" в рабочем режиме.

Настроенные алармы и сообщения генерируются сервером сбора данных, фиксируются в архиве событий и передаются в модуль визуализации.

Настройка сигнализации на мнемосхемах

Откройте модуль "Мнемосхемы" и переведите его в режим настройки (F6)

Используя меню "Расширения - Настройка - Сигнализация" откройте окно настроек "Список алармов":

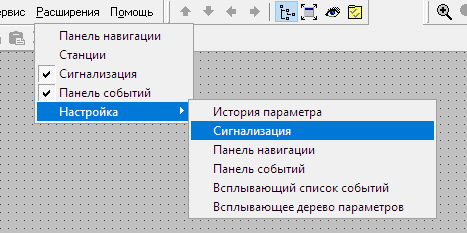

Рисунок 16. Переход к настройкам сигнализации.

Настройте вид таблицы:

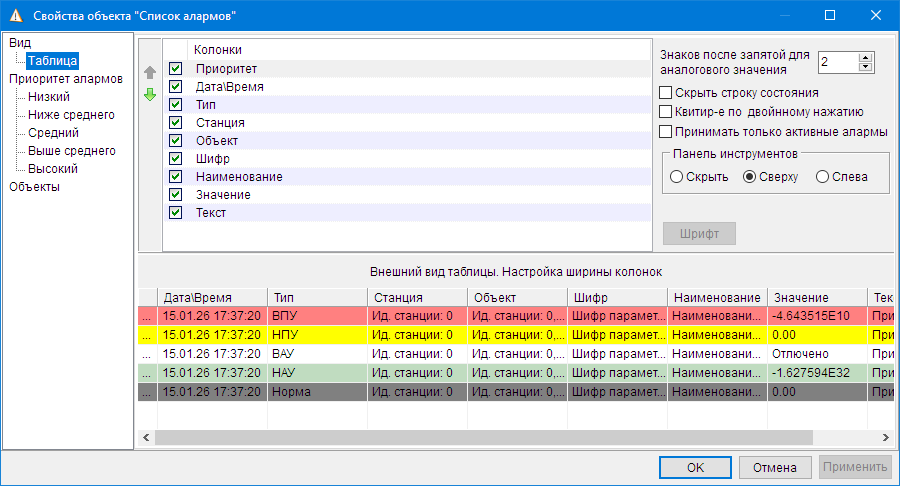

Рисунок 17. Настройка таблицы сигнализации.

Настройте действия программы для требуемых приоритетов алармов:

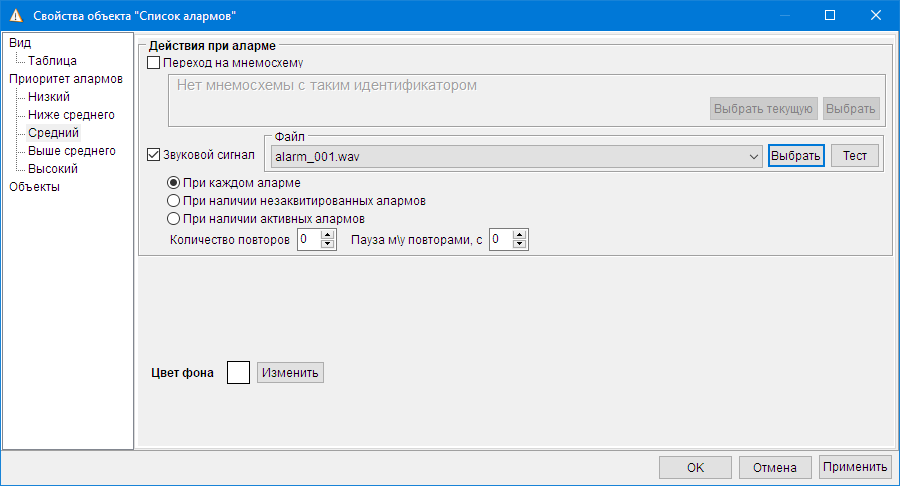

Рисунок 18. Настройки сигнализации для алармов среднего приоритета.

Если при активном аларме требуется открывать всплывающую мнемосхему - поставьте соответствующую галку и выберите мнемосхему, которая будет открываться при алармах;
Если требуется проигрывать звуковой сигал - поставьте соответствующую галку и выберите звуковой файл. Для удобства, звуковые файлы можно скопировать в отдельную папку (на пример, Sounds, разместив её в папке с проектом;

Пример активной сигнализации:

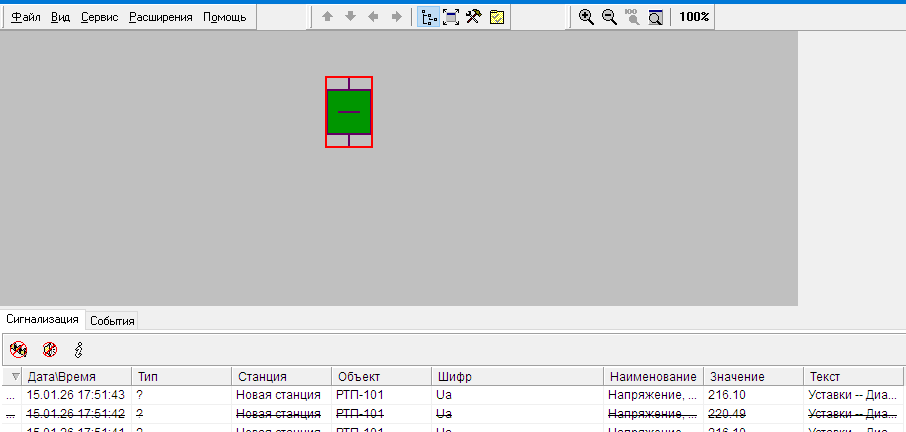

Рисунок 19. пример активной сигнализации.

Квитирование (подтверждение ознакомление с событием) может осуществляться кнопками на панели инструментов пристыкованного окна "сигнализация":
